РАСХОДОМЕР С ВХОДОМ 4-20 мА

Ультразвуковой расходомер US-800

специальное исполнение c каналом измерения унифицированных сигналов силы постоянного тока 4-20 (0-5, 0-20) mА с функцией регистрации физических величин в архивах.


Данное исполнение расходомера US800-A-U кроме измерения расхода по первому каналу, обеспечивает преобразование по универсальному аналоговому каналу (2-ой канал) измерения сигналов преобразователей давления (температуры) в соответствии с формулой:

P = Pв * ( I - Iн ) / ( Iв - Iн ) , где

      Р - показания на индикаторе - давления (температуры);
      Pв - верхний предел измерения давления (температуры);
      Iв, Iн - верхний и нижний пределы сигнала в mА с преобразователя давления (температуры);
      I - текущее значение сигнала в mА с преобразователя давления (температуры).



Предел относительной погрешности измерения сигналов 4-20 (0-5, 0-20) mА с преобразователей давления (температуры) - 0,4%.

US800 обеспечивает сохранение измеренных средних значений в виде энергонезависимых архивов:

  • часового (до 2976 часов);
  • суточного (до 120 суток);
  • месячного (до 190 месяцев).

  • Считывание данных из архива и текущих измеряемых параметров с электронного блока US800 осуществляется через цифровой последовательный интерфейс RS485 (RS232).
    Расходомеры US800, объединенные в сеть RS485, подключаются к ПК через конвертер RS232/RS485 с автоматическим контролем за передачей данных (I-7520 и т.п.). При необходимости (сегменты сети с длинами > 1200м) использовать репитеры (например I-7510).

    Состав программного обеспечения:

      Программа "US800_СВЯЗЬ" предназначена для считывания и отображения на дисплее компьютера информации (мгновенного расхода, накопленного объема, времени наработки и физической величины "Давление" ("Температура")), полученной с одного блока US800, находящегося в сети RS485.

      Программа "US800_АРХИВ" предназначена для считывания и записи в ПК архивов (часовых, суточных и месячных) с одного выбранного(по сетевому адресу) расходомера US800, установке (коррекции) астрономического времени прибора. Программа работает на стационарных и переносных IBMPC-компьютерах под операционными системами Windows 95/98/Me/2k/XP. Скачиваемые с прибора US800 архивы (для обоих каналов) сохраняются в текстовых файлах.

    Описание программ Вы можете просмотреть в рубрике ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

    Настройки прибора на ввод аналогового токового сигнала производятся в 2-ом канале в соответствии с таблицей Г1 руководства US800.421364.001.РЭ Часть 1
    таблица Г1 для настройки и схема электрических соединений (0.2 Мб)

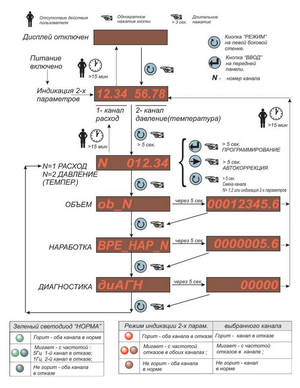

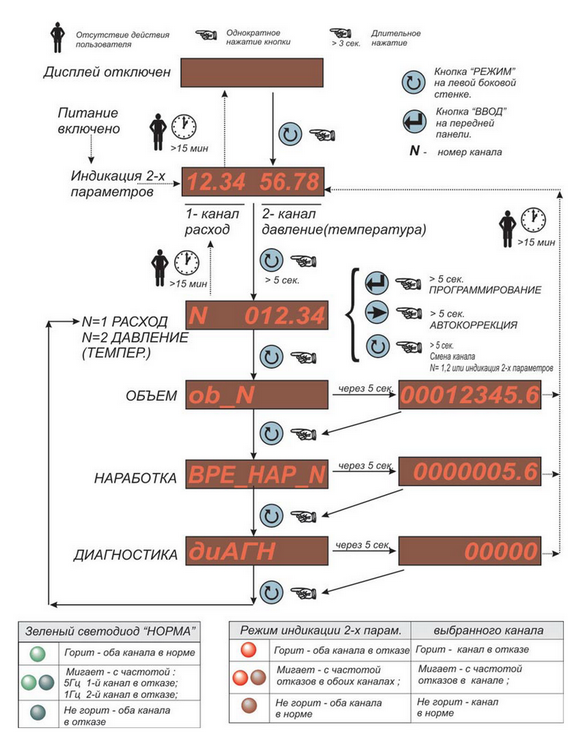

    Рис. Диаграмма работы





    Дополнительную информацию Вы можете запросить по нашим контактным телефонам или e-mail
