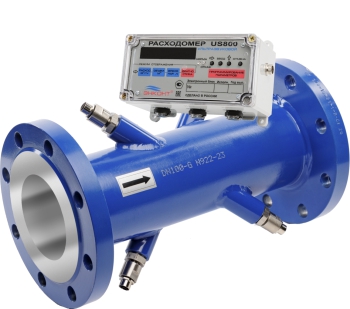

Ультразвуковой расходомер счетчик жидкости US800 разработан с учетом особенностей эксплуатации приборов учета в РФ, имеет встроенную автоматическую защиту от перенапряжения и помех в питающей сети, полную гальваническую развязку каналов измерения от трубопровода, первичный преобразователь из нержавеющей стали, не создающий потерь давления и не требующий какого-либо обслуживания.

Новинка 2020 года! Рестайлинговая версия популярного расходомера US800!

  • Опционально установка цифрового интерфейса USB (прямое подключение ПК и снятие архивов с ЭБ)
  • Опционально дополнительный интерфейс RS485 к основному (основной RS485 не является опциональным и присутствует в любом исполнении)

    Обновленный процессор ЭБ: увеличенное количество измерений,хранение образа полезного сигнала,повышенная скорость обработки данных!

    • посылка мощных УЗ импульсов через кабельную линию на ПЭП;
    • усиление и детектирование слабых сигналов от ПЭП;
    • логическое согласование временных процессов посылки и приема УЗ импульсов;
    • автоматическая регулировка коэффициента усиления приемника, в зависимости от уровня сигнала, поступающего на его вход;
    • повышенная разрешающая способность (15пс) измерения времени распространения УЗ импульса ;
    • проведение периодической самодиагностики;
    • динамический фильтр: выделение полезных сигналов, отсеивание помех.
    • современный микроконтроллер - повышена точность измерения разности распространения ультразвуковых импульсов (менее 0,1%), возросшая скорость обработки данных, что позволяет применить алгоритмы аппроксимации поля скоростей потока для вычисления расхода, и стабильную передачу данных по RS-485.

    Новые блоки питания собственного производства: меньше наводок, выше габаритная мощность!

    Новые опции по увеличению помехозащиты:

    • Помехозащищенное исполнение EF - усилитель выходного сигнала (установка каскада выходных транзисторов и микросхем с усиленным сигналом). Помехозащищенное исполнение, для сложных условий эксплуатации, для нестандартной жидкости, при наличии мощных помех (от частотных приводов, мощных нагрузок, при переключении мощных нагрузок, и т.п..), при длинном кабеле (от 200 м до 500 м), при любых диаметрах).

    • Помехозащищенное исполнение DIF – дифференциальная передача сигнала (дифференциальная передача УЗ импульсов на ПЭП). Помехозащищенное исполнение, для сложных условий эксплуатации, при наличии мощных помех (от частотных приводов, мощных нагрузок, при переключении мощных нагрузок, и т.п.). Рекомендовано применять при длинном кабеле (500-1000 м), или на большие Ду (более 800 мм вкл.).
      Данное исполнение предназначено для условий эксплуатации в которых присутствует фон электромагнитных помех (ЭМП), превышающий допустимые нормы. При подключении в дифференциальном исполнении, попадающие в ЭБ совместно с полезным сигналом ЭМ помехи не влияют на устойчивость работы US800. На стороне УПР добавляется распределительная согласующая коробка (РКС), c помощью которой подключается линия связи для соединения с ЭБ типа «витая пара» (кабель КССЭ).

  • Преимущества и достоинства

    Ультразвуковой расходомер применяется для измерения и коммерческого учета расхода и объема горячей и холодной воды в системах отопления и водоснабжения, a также других жидкостей, включая сточные воды, агрессивные жидкости и химотходы.

    Единственный ультразвуковой расходомер из выпускаемых в России имеет гальваническую развязку первичного преобразователя (трубы) от электронного блока и гальванически развязанные выходные сигналы, что обеспечивает высокую помехозащищенность, отказоустойчивость и надежность в любых, даже самых тяжелых условиях эксплуатации. Каналы измерения расхода также развязаны гальванически, что исключает их взаимовлияние.

    В зависимости от исполнений ультразвуковой расходомер имеет следующие опции:

    • частотный 0-1000Гц / импульсный выход (литров на импульс) гальванически развязанный
    • аналоговый (токовый) выход 4-20 мА гальванически развязанный.
    • интерфейс RS485 гальванически развязанный + Архив (часы реального времени и архив).
    • Глубина архививных значений объемов - часовых - до 2976 среднечасовых значений, суточных - до 120 среднесуточных, и месячных - до 190 среднемесячных значений. С 2010 года есть возможность считывать архивы по голосовому каналу GSM CSD (через GSM модем).
    • опция USB.
    • опция второй RS485.
    • бесперебойное питание.
    • питание 18-24-36 В постоянного тока.

    Специальные исполнения ультразвукового расходомера US800:

    • для жидкостей, отличных от воды
    • высокотемпературное исполнение до +200 град.С/+220 град.С
    • помехозащищенное исполнение
    • кислостойкое исполнение для агрессивных жидкостей .

    Расходомер US800 может применяться для ТЕХНОЛОГИЧЕСКОГО контроля и измерения среднего расхода и объема подогретого мазута, а также других вязких жидкостей (диз. топливо, масло и т.п.)

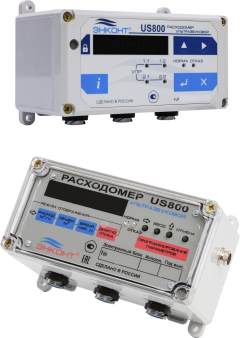

    Электронный блок расходомера US800 выпускается в одно и двухканальном исполнении. Также возможно двухлучевое исполнение (один канал измерения с высокой точностью и надежностью, длина прямолинейных участков 3-5 Ду до и 1 Ду после УПР).

    Ультразвуковой расходомер US800 используется в качестве датчика расхода со всеми отечественными тепловычислителями (ВКТ, СПТ, Карат, Эльф, НС-200, ВТД, Тэкон, и т.д.). Сертифицирован с наиболее популярными теплосчетчиками (ТСК, Логика, Карат, Эльф, НС-200, СТД, Тэкон, и т.д.)

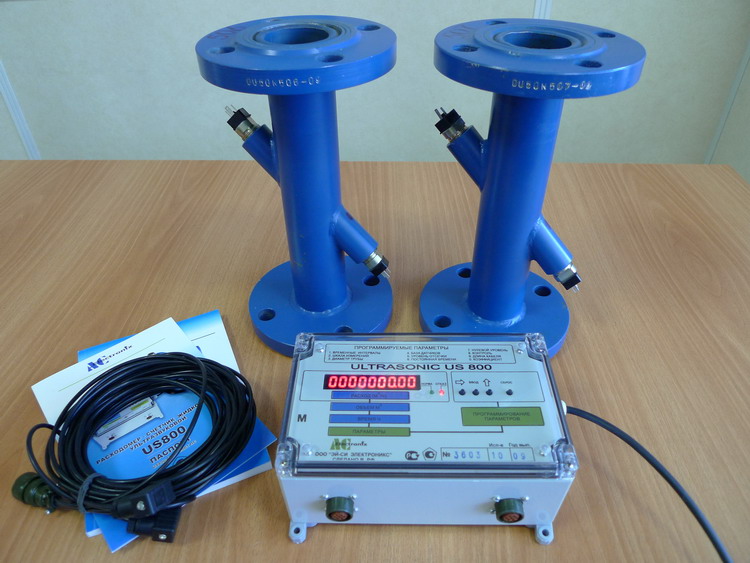

    Диаметры первичных преобразователей из нержавеющей стали от 15 до 1000 мм, из черной стали (СТ20) от 125 до 1600 мм. Для диаметров от 200 до 2000 мм - поставляются комплекты для врезки в трубопровод.
    Возможно кислотостойкое исполнение (сталь "молибденка" 10Х17Н13М2Т и т.д.).

    Встроенная в расходомер US800 система самодиагоностики постоянно следит за работоспособностью прибора и достоверностью получаемых результатов, отфильтровывает помехи.

    Встроенная функция ультразвуковой самоочистки пьезоэлектрических преобразователей.

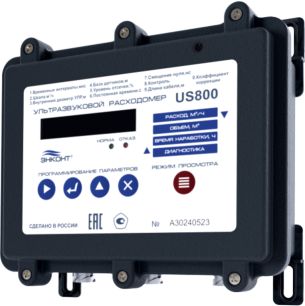

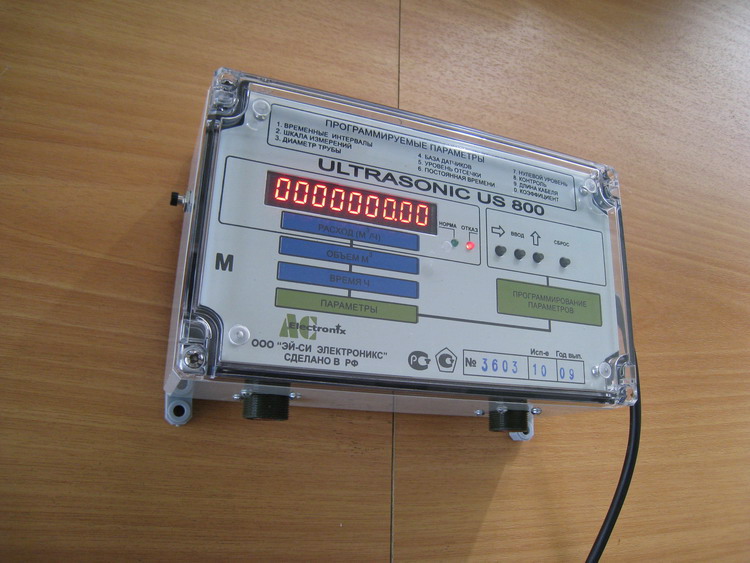

    Ультразвуковой расходомер - счетчик оснащен большим информативным светодиодным индикатором, на который выводятся расход (м3/ч) с указанием направления, и по запросу пользователя - объем (м3) (различные режимы счетчика - по модулю, с реверсированием , выбора прямого или обратного направления) и время безотказной работы прибора (ч).

    Клавиатура ультразвукового расходомера позволяет гибко программировать прибор под любые технические требования. Закрывается герметичной прозрачной пломбирующейся крышкой.

    Привлекательный внешний вид. Современный корпус с защитой от внешних воздействий IP65. Надежные разъемы.

    Поверка ультразвукового расходомера US800 на месте эксплуатации осуществляется без демонтажа первичных преобразователей по беспроливной методике, утвержденной Госстандартом РФ (поверяется только электронный блок!).

    Межповерочный интервал ультразвукового расходомера US800 - 4 года.

    Гарантия - 2 года.





    Дополнительную информацию Вы можете запросить по нашим контактным телефонам или e-mail
