УЛЬТРАЗВУКОВОЙ РАСХОДОМЕР US-800

Возможности удаленной передачи данных

GSM-связь

Ультразвуковой расходомер US-800 со встроенной функцией GSM диспетчеризации обеспечивает выполнение всех функций ультразвукового расходомера US-800 с дополнительной возможностью GSM-связи (посредством стандартного GSM модема ), что позволяет строить современную, простую в развертывании и эксплуатации систему распределенных узлов учета на каналах сотовой связи.

Практика показала, что использование сотовой связи способно существенно упростить, ускорить и часто даже удешевить создание законченных диспетчерских систем. Все, что нужно сделать - это подключить сотовый модем к прибору учета.
Такая операция осуществляется буквально в считанные минуты, и, поскольку модуль имеет небольшие размеры, найти для него место будет совсем несложно.

Считывание данных архива из приборов US800 возможно посредством сотовой связи с помощью GSM-модема

Для обеспечения беспроводной связи с компьютером применяется два модема:

  • местный модем (ПК), подключаемый к компьютеру на диспетчерском пункте;
  • удаленный модем (приборный), устанавливаемый на узле учета. Подключается по RS485.


Схема организации модемной связи:

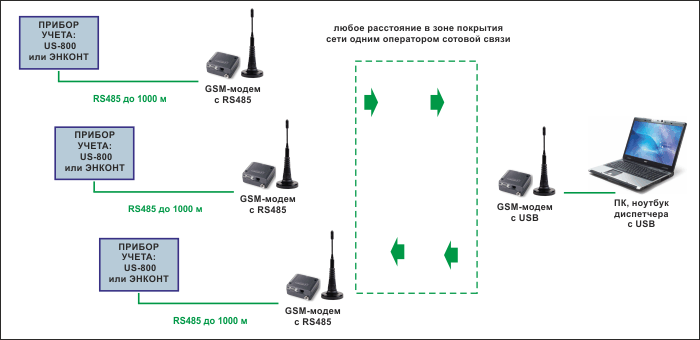

Единичное подключение приборов:

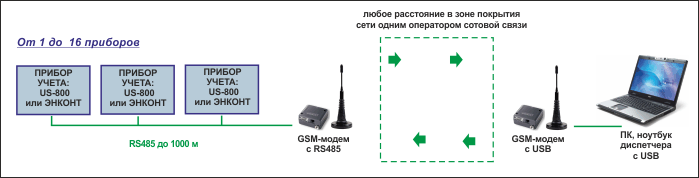

Групповое подключение приборов:


Для организации модемной связи по GSM-каналу необходимо два комплекта оборудования, состоящий из:

  • GSM-модема;
  • Блока питания модема;
  • Антенны, работающей в диапазонах 900/1800 МГц;
  • SIM-карты, с подключенной услугой "прием/передача данных";
  • Кабеля для соединения прибор-модем и компьютер-модем.

Для считывания данных используются программа "us800_arc_gsm.exe" доступная для скачивания с нашего сайта.

Возможность функционирования обеспечивается посредством технологии передачи данных по голосовым каналам GSM CSD. (В МТС - услуга "Мобильный офис", в Beeline - "Передача данных и факсов" и т.д.*).
* Внимание! Данная услуга подключается отдельно, уточняйте способ подключения у своего оператора.
Скорость передачи до 9600 бит/сек.
Дальность передачи ограничивается зоной охвата сети GSM выбранного оператора.

Руководство по подключению / работе с GSM модемом (0.6 Мб)

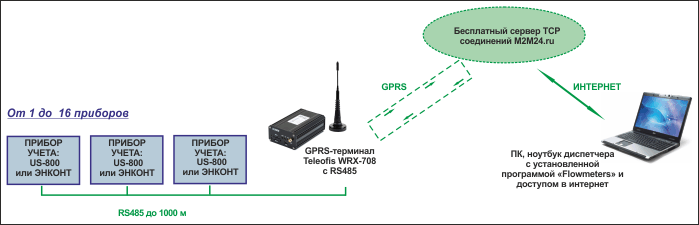

GPRS-связь

Информация о GPRS-подключении

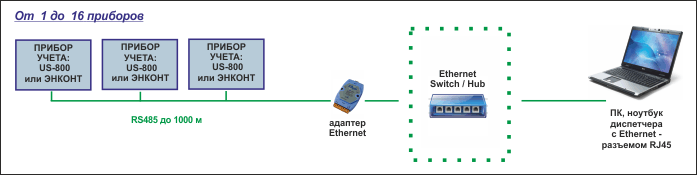

Сеть Ethernet

Руководство по подключению / работе с Ethernet-адаптером



По интерфейсу RS485

Интерфейс RS485 устанавливается в ультразвуковые расходомеры US-800 и присутствует только в исполнениях: US800-11, US800-13, US800-21, US800-23, US800-31, US800-33, US800-40, US800-42.

US-800 может обеспечить выполнение коммуникационной функции в составе промышленной сети на основе интерфейса RS-485, позволяющей контролировать его параметры при помощи внешнего устройства (компьютера, микропроцессорной системы управления).

Интерфейс RS-485 используется для передачи сигнала в обоих направлениях по двум прововодам (витая пара).

RS-485 является стандартным интерфейсом, специально спроектированным для двунаправленной передачи цифровых данных в условиях индустриального окружения.
Он широко используется для построения промышленных сетей, связывающих устройства с интерфейсом RS-485 на расстоянии до 1,2 км (репитеры RS485 позволяют увеличить это расстояние).

Линия передачи сигнала в стандарте RS-485 является дифференциальной, симметричной относительно "земли".
Один сегмент промышленной сети может содержать до 32 устройств.
Передача сигнала по сети является двунаправленной, инициируемой одним ведущим устройством, в качестве которого обычно используется офисный или промышленный компьютер (контроллер).
Если управляющий компьютер по истечении некоторого времени не получает от модуля ответ, обмен прерывается и инициатива вновь передается управляющему компьютеру. Любой модуль, который ничего не передает, постоянно находится в состоянии ожидания запроса. Ведущее устройство не имеет адреса, ведомые - имеют.

Применение интерфейса RS-485 позволяет расположить приборы US-800 в непосредственной близости к контролируемому оборудованию и таким образом уменьшить общую длину проводов и величину паразитных наводок на входные цепи.
Размер адресного пространства модулей позволяет объединить в сеть 256 устройств.

Поскольку нагрузочная способность интерфейса RS-485 модулей составляет 32 стандартных устройства, для расширения сети до 256 единиц необходимо использовать RS-485 репитеры между фрагментами, содержащими до 32 модулей.
Конвертеры и репитеры сети не являются адресуемыми устройствами и по этому не уменьшают предельную размерность сети.

Для построения сети рекомендуется использовать экранированную витую пару проводов. Модули подключаются к сети с помощью клемм DATA+ и DATA-.
Любые разрывы зависимости импеданса линии от пространственной координаты вызывают отражения и искажения сигналов.
Чтобы избежать отражений на концах линии, к ним подключают согласующие резисторы.

Внимание! Для подключения сети RS485 к ПК (Com 1) необходимо использовать конвертер RS232/RS485 с автоматическим контролем направления передачи (например I-7520) или универсальный конвертер RS485 в USB-порт ПК (например I-7561).

Протокол обмена по RS485 DCON (0.2 Мб)

Протокол обмена по RS485 MODBUS (0.1 Мб)



По интерфейсу RS485 подключение к ПК (или ноутбуку)

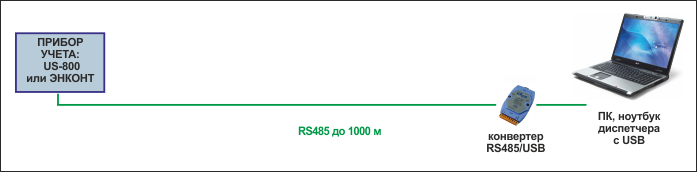

Одиночное подключение к ПК:

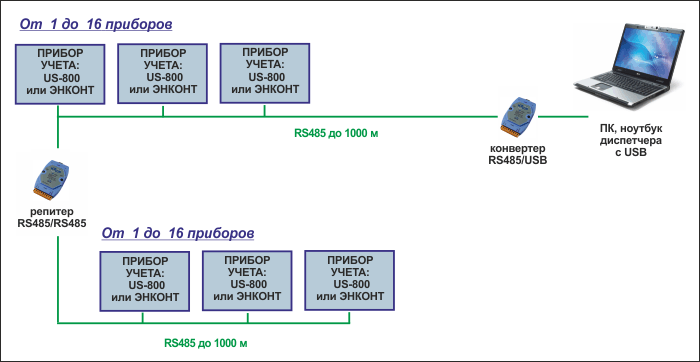

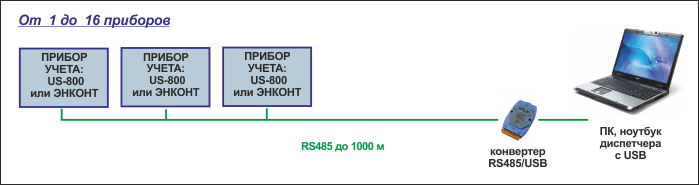

Групповое подключение к ПК:

Внимание! Для подключения к ПК или ноутбуку (в USB порт) через интерфейс RS485 можно использователь универсальный конвертер RS485 в USB-порт ПК.





АРХИВ

Опция "Архив" устанавливается в ультразвуковые расходомеры US-800 и присутствует только в исполнениях: US800-11, US800-13, US800-21, US800-23, US800-31, US800-33, US800-40, US800-42. Глубина Архива: часовые - 2880 записей, суточные - 120 записи, месячные - 192 записи.

Вывод Архива возможен исключительно по линиям связи через цифровой интерфейс RS485 на ПК.

На индикатор Архив не выводится (кроме исполнений US800-40 и US800-42)!

Скаченные файлы архивов могут быть открыты для просмотра стандартными программами WINDOWS типа БЛОКНОТ,WORD и т.п. (для просмотра и распечатки удобно пользоваться шрифтом Courier New) при необходимости возможно редактирование (вставка шапок отчетных документов, удаление ненужных временных фрагментов) и распечатка.

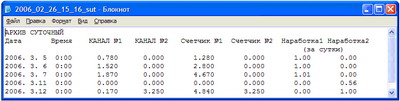

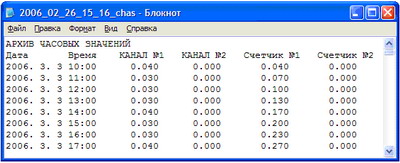

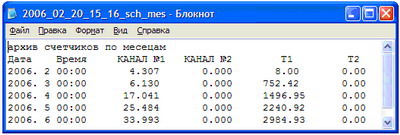

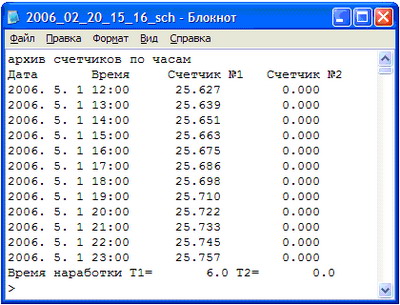

Примеры файлов архивов:





Дополнительную информацию Вы можете запросить по нашим контактным телефонам или e-mail
