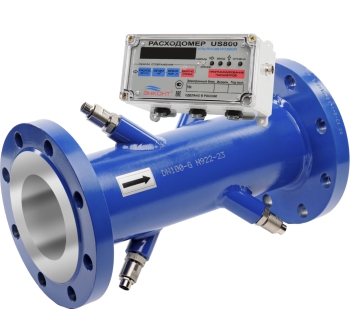

УЛЬТРАЗВУКОВОЙ РАСХОДОМЕР US-800

Назначение и область применения

Расходомеры-счетчики жидкости ультразвуковые US800 (далее - расходомеры) предназначены для измерения среднего объемного расхода (в дальнейшем расхода) и объема жидкостей, протекающих в одном или двух напорных трубопроводах.

Расходомеры предназначены для применения на предприятиях теплоэнергетической, химической, пищевой и других отраслей промышленности как средства коммерческого учета и технического контроля жидкостей в различных технологических процессах.

Расходомеры могут использоваться автономно, а также в качестве первичных преобразователей расхода или объема в составе теплосчетчиков, распределенных измерительных систем и АСУТП.

Ультразвуковой расходомер US800 может использоваться на предприятиях всех отраслей промышленности как средство измерения расхода и объема по одному или двум трубопроводам:

    • горячей, холодной, в том числе питьевой воды;
    • промышленных и бытовых стоков;
    • агрессивных жидкостей (кислот, щелочей и т.п.), мазута, масел;
    • жидких пищевых продуктов, кроме газированных напитков;
    • любой другой жидкости отвечающей приведенным выше условиям

Ультразвуковой расходомер US800 может применяться в составе автоматических систем дозирования и регулирования расхода.

Расходомеры измеряют средний расход и объем жидкостей, свойства и течение которых в трубопроводе с условным диаметром от 15 до 2000 мм соответствует условиям:

    • Число Рейнольдса Re не ниже 5000;
    • Максимальная скорость не более 12 м/с;
    • Полное заполнение трубопровода под давлением до 6,3 МПа;
    • Температура жидкости до +150 oС;
    • Содержание газообразных (до 1%) и твердых веществ не более 3% от объема.

Ультразвуковой расходомер US800 выпускается в исполнениях:

    • с одним каналом измерения расхода по однолучевому УПР;
    • с двумя каналами измерения расхода по двум однолучевым УПР;
    • с одним каналом измерения расхода по двухлучевому УПР.

Каналы измерения расхода гальванически разделены от первичных преобразователей, между собой, а также от других цепей, и работают параллельно независимо друг от друга.

Ультразвуковой расходомер US800 может передавать информацию об измеренных расходах и объемах внешним устройствам в виде:

    • сигналов силы постоянного тока;
    • частотно/импульсных сигналов;
    • цифровых сигналов стандарта RS-485.

Ультразвуковой расходомер US800 позволяет измерять расход и объем при реверсировании потока жидкости в трубопроводе с режимами энергонезависимого счетчика объема:

    • по модулю;
    • с учетом знака;
    • только в одном направлении.

Ультразвуковой расходомер US800 является:

    • по метрологическим свойствам – средством измерения, в случае использования его в сферах, подлежащих государственному надзору и контролю в РФ;
    • по режиму работы – непрерывного режима работы;
    • по связи между каналами измерения, входными и выходными сигналами – с гальванической развязкой.
