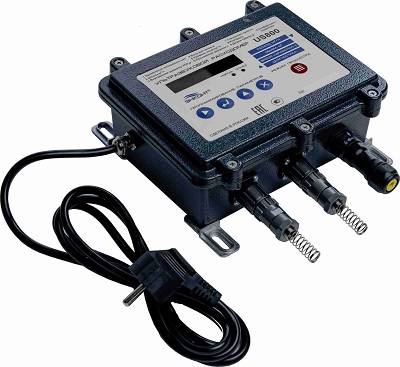

УЛЬТРАЗВУКОВЫЕ РАСХОДОМЕРЫ US800

Технические характеристики

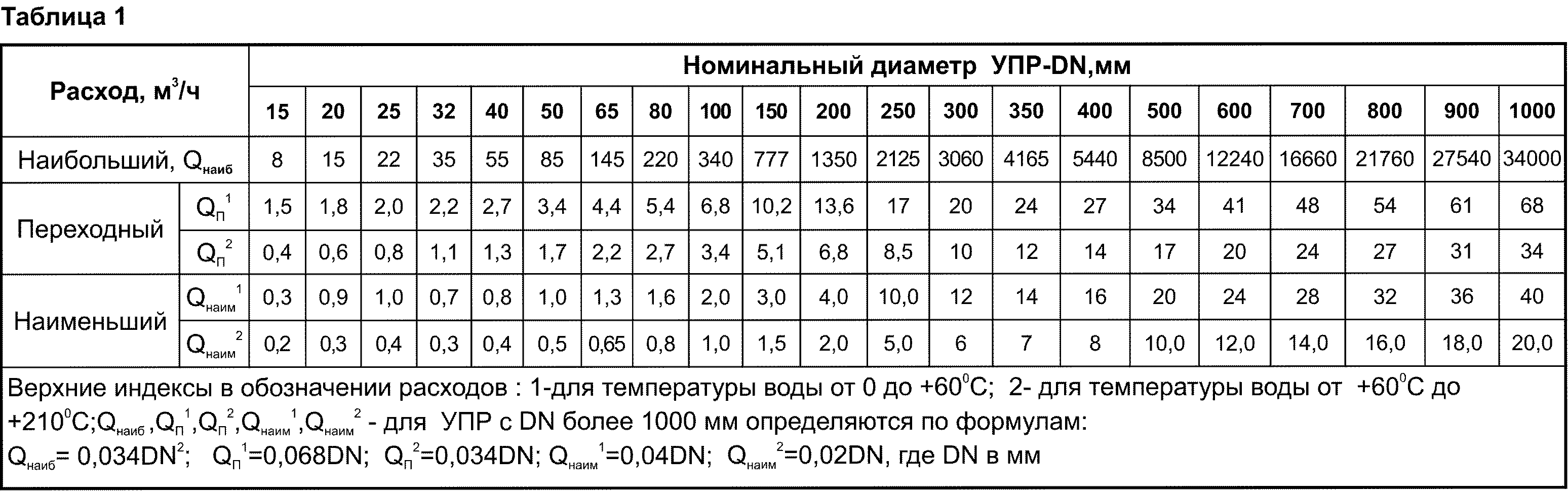

US800 измеряют средний объемный расход жидкостей в трубопроводах с номинальными диаметрами (DN) от 15мм до 2000 мм в соответствии с таблицей 1.

Электрическое питание US800 осуществляется напряжением постоянного тока (12-36) В или напряжением переменного тока 220 В при отклонениях от минус 15% до + 10 %, частотой (50±1) Гц и коэффициентом высших гармоник до 5 %.
US800 могут снабжаться опцией перехода на резервный источник питания напряжения постоянного тока (аккумулятор), при отключении напряжения сети переменного тока.
US800 сохраняют настройки, значения счетчиков времени наработки и объема при перерывах и отключении питания в течении срока службы.

Максимальная потребляемая мощность US800:

• питающихся непосредственно от напряжения переменного тока - 8 ВА;
• питающихся от напряжения постоянного тока (12-36) В - 4Вт;
• питающихся от напряжения переменного тока, через комплектный источник питания ИПТ-05-24 с выходным напряжением постоянного тока 24 В - 5 ВА;
• питающихся от напряжения 12 В резервного источника постоянного тока (аккумулятора) - 3,6 Вт, с режимом работы ЭБ отключения индикации - 2,5 Вт.

US800 сохраняют измеренные средние значения объема в энергонезависимых архивах:

• за час – 2976 записей;
• за сутки – 120 записей;
• за месяц – 190 записей.

Виды сигналов электронного блока US800, приведены в нижеследующей таблице.

Средняя наработка на отказ с учетом технического обслуживания, регламентированного руководством по эксплуатации не менее 50000 часов при нормальных условиях.

US800 относится к восстанавливаемым, ремонтируемым, многофункциональным изделиям.

Средний срок службы US800 не менее 12 лет.

Масса ЭБ US800 не превышает 1,3 кг.

Эксплуатационные ограничения и требования к монтажу

US800 содержит встроенные цепи защиты от перенапряжений, перегрева и импульсных помех. Выполнение технических характеристик US800 гарантируется при соблюдении условий эксплуатации, указанных в настоящем документе.
Не рекомендуется питать US800 от электрической сети в которой происходят частые коммутации силовых нагрузок или используются мощные преобразователи частоты. Место установки ЭБ не должно содержать агрессивных паров и газов.

УПР должны устанавливаться в вертикальные, горизонтальные и наклонные трубопроводы на восходящих потоках, не создают гидравлического сопротивления и не требуют установки фильтров в трубопровод
Главными условиями корректной работы US800 являются полное заполнение сечения УПР жидкостью и достаточно равномерный профиль распределения скоростей жидкости в зоне расположения лучей.

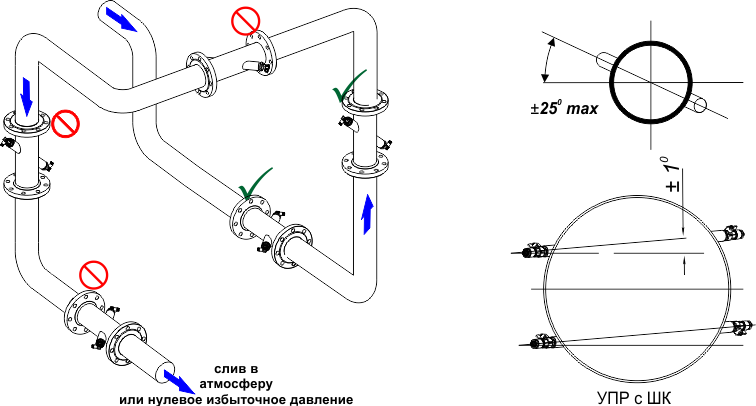

Для того, чтобы избежать возможных ошибок измерения и сбоев в работе US800 из-за присутствия в жидкости газовоздушной фазы , кавитаций, сифонных явлений, необходимо соблюдать следующие рекомендации

• на протяженных горизонтальных трубопроводах установку УПР осуществлять на участке, имеющем угол восхождения ;
• при подаче или вытекании жидкости самотеком установку УПР осуществлять в заниженной секции трубопровода с углом восхождения в направлении стока;
• не устанавливать УПР в наивысшей точке трубопроводной трассы;
• не устанавливать УПР на участке трубопровода, имеющего открытый сток жидкости в атмосферу;
• не устанавливать УПР на всасывающей стороне насоса;
• при установке УПР в горизонтальный трубопровод, плоскость луча ориентировать горизонтально с допускаемыми отклонениями.

Наличие колен, задвижек, насосов, диффузоров и тройников может искажать профиль течения жидкости, что влияет на погрешность измерения.
Для того, чтобы погрешности измерений находились в установленных пределах, рекомендуется устанавливать прямые участки трубопровода до и после УПР в соответствии с нижеследующим рисунком.
В скобках указаны значения, до которых можно сокращать длины прямых участков при измерениях расхода в двухлучевых УПР.
Полностью открытые полнопроходные шаровые краны не являются гидравлическим сопротивлением.

Длины прямых участков заданы нормативными значениями, с некоторым запасом на весь диапазон расходов и вязкостей жидкости. Поэтому при возникновении проблемы прямых участков, ее можно исследовать для известного диапазона расхода, температуры жидкости и вида местного сопротивления. Для расчета прямых участков необходимых и достаточных при установке US800 в конкретном проекте , где проблематично выдержать указанные длины, можно обратиться на предприятие-изготовитель.

Внутренний диаметр трубопровода в месте установки не должен отличаться более чем на 5% от фактического внутреннего диаметра УПР. Следует обращать внимание при установке прокладок на их центровку между фланцами - выступающая в полость часть прокладки также может искажать поток.

Гильзы для термометров сопротивления (датчиков температуры) и точки отбора давления рекомендуется устанавливать после УПР относительно направления потока на расстоянии не менее 3DN. Если установка производится до УПР, то расстояние не менее 5DN. Полностью открытые полнопроходные шаровые краны не считать местным сопротивлением.

Габаритные и установочные размеры составных частей US800

Точность измерения

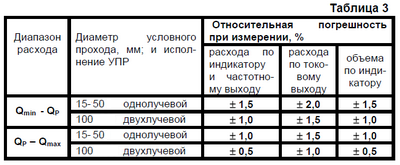

Пределы относительных погрешностей US800 поверенных на поверочной расходомерной установке в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800.Руководство по эксплуатации US800.421364.001РЭ. Часть2» указаны в таблице 3.
ВНИМАНИЕ! данные условия действуют только на измеряемую среду воду! На другие жидкости проливная методика поверки невозможна!

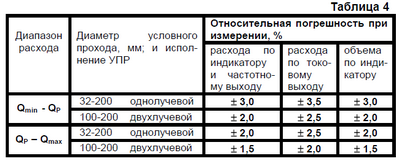

Пределы относительных погрешностей US800 поверенных имитационным методом в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800.Руководство по эксплуатации US800.421364.001РЭ.Часть3», указаны в таблице 4.
ВНИМАНИЕ! данные условия действуют только на измеряемую среду воду или жидкости, близкие по вязкости к водным!

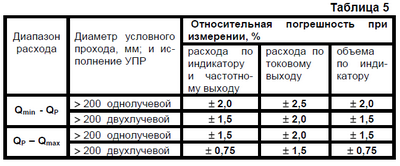

ВНИМАНИЕ! данные условия действуют только на измеряемую среду воду или жидкости, близкие по вязкости к водным!Пределы относительных погрешностей US800 c использованием в качестве УПР участка действующего трубопровода и поверенных имитационным методом в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800. Руководство по эксплуатации US800.421364.001РЭ. Часть3» указаны в таблице 5.
