УПР ДЛЯ ДЛИТЕЛЬНОЙ ЭКСПЛУАТАЦИИ В ЗАТОПЛЕННОМ СОСТОЯНИИ

Данное исполнение обеспечивает работу УПР при длительном(в течении 3-х недель и более) пребывании в затопленном состоянии в камерах и колодцах .

Большинство практических использований US800 показывает, что длительное нахождение УПР в затопленном состоянии впоследствии негативно влияет на надежное функционирование.Степень защиты IP68 со стороны подключения линий связи к ПЭП обеспечивает защиту от проникновения воды, но все существующие разъемы IP68 не противостоят коррозии.Даже при периодических затапливаниях УПР необходимо после откачки жидкости проводить осмотр разъемов и очищать их от налета солей и других агрессивных микроэлементов, так как дело обстоит не с обычной чистой водой. Со временем коррозия повреждает разъемы, нарушает герметичность и жидкость начинает проникать и между изолирующими оболочками кабеля, что приводит и к разрушению экранирующей оплетки кабелей, и утрате кабелем своих электрических характеристик.

В отличии от стандартных исполнений, УПР/КГФ дополнен конструкцией из фитингов и труб ПНД стойких к коррозии и предотвращающих проникновение жидкой среды к кабелю и разъемам. Внешний вид конструкции на примере УПР DN65F2/IP68/G/КГФ указан на рисунке ниже.

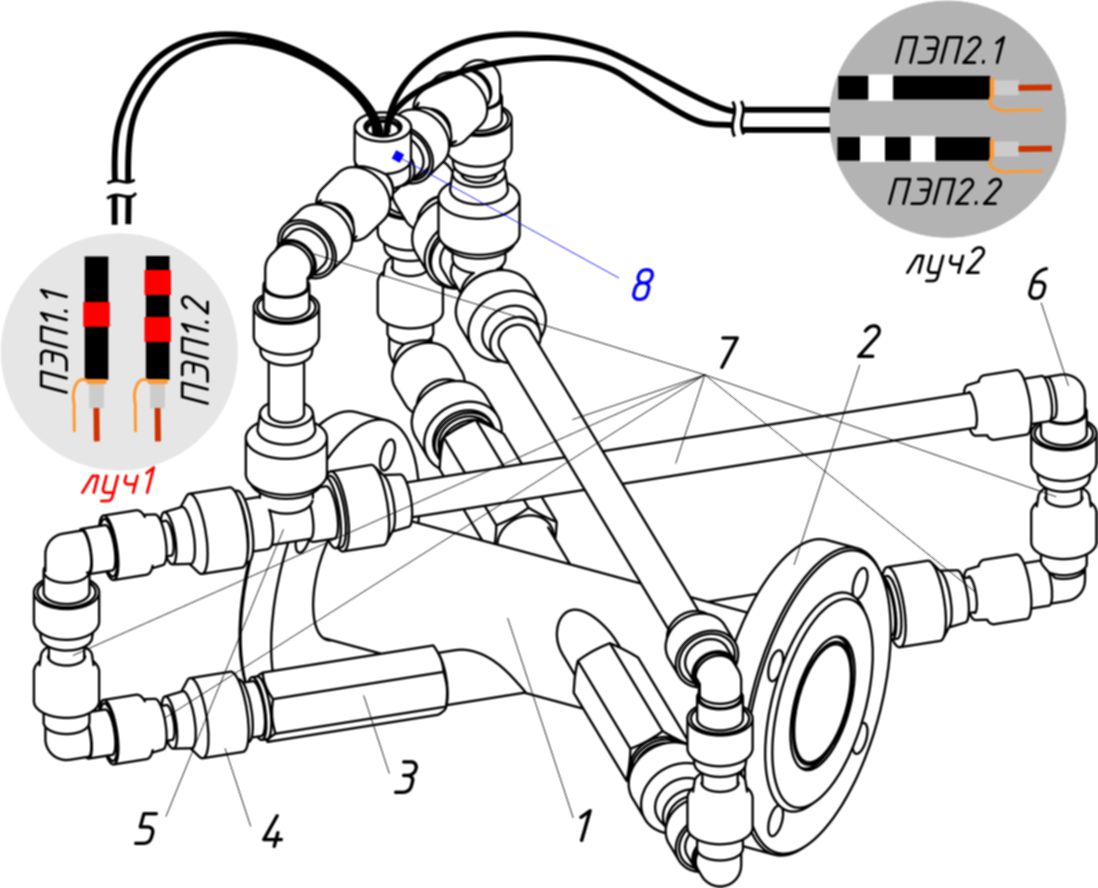

Рис. Внешний вид и составные части конструкции КГФ

Конструкция УПР, представляет собой отрезок трубы круглого сечения-1, в торцах которой выполнена ответная часть присоединения к трубопроводам. Ответные части УПР изготовлены с фланцами-2 тип 01 ГОСТ 33259. Уплотнительная поверхность фланцев - исполнение В. Все детали УПР выполнены из нержавеющей стали 12Х18Н10Т.В средней зоне отрезка трубы вварены держатели, в которые через прокладки устанавливаются ПЭПХ-4/IP68 и фиксируются гайками. В отличии от УПР стандартных исполнений держатели специсполнения выполнены с возможностью соединения перехода-3 из нержавеющей стали на защитную конструкцию из фитингов типа:

• муфта-4;
• тройник-5;
• угловой отвод-6;
• отрезки трубы ПНД 20х2 -7.

С оконечного тройника-8 выведены 4 конца кабеля длиной 2,4 м для подключения к существующей кабельной трассе через герметичные коннекторы FFC-24/5Р-IP68, которые должны находится вне зоны длительного затопления. УПР поставляется в собранном виде в соответствии с рисунком внешнего вида. Для окончательной сборки на месте эксплуатации в комплект прилагаются фитинги , отрезки трубы ПНД, коннекторы:

• труба ПНД 20х2 L= 1000мм - 2шт.;
• компрессионная соединительная муфта, 20 - 1шт.;
• компрессионная соединительная муфта с внутренней резьбой, 20x1/2" - 1шт.;
• гермоввод MBA20-10 - 1шт.;
• коннектор кабельный FFC-24/5Р-IP68 - 2шт.

Окончательная сборка конструкции производится на месте эксплуатации в соответствии с рисунком Сборка. Вариант на рисунке показан для сборки в вертикальном положении из двух отрезков ПНД, если уровень затопления достаточно высок.

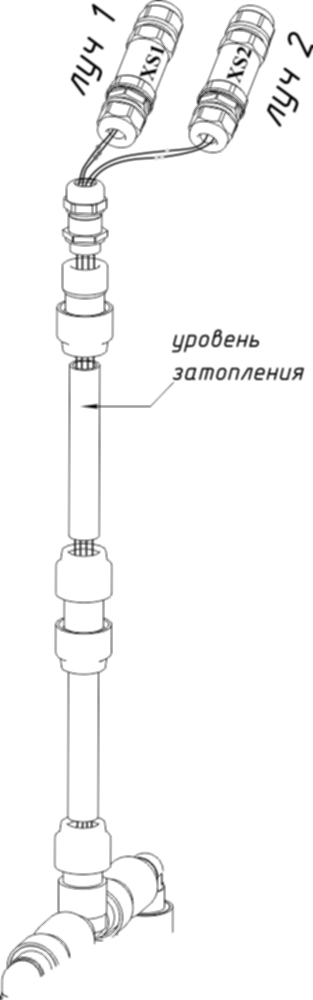

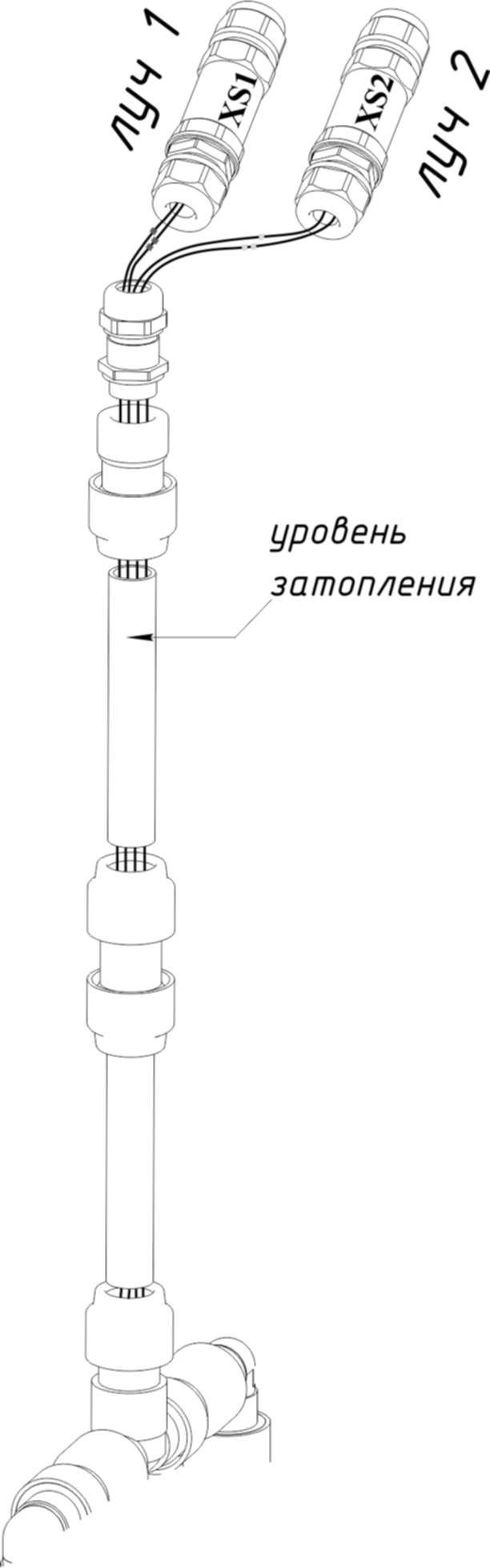

Рис.Сборка для вывода кабелей.
