ФУНКЦИЯ РЕВЕРСИВНЫЙ ЧАСТОТНЫЙ/ИМПУЛЬСНЫЙ ВЫХОД И/ИЛИ РЕВЕРСИВНЫЙ ТОКОВЫЙ 4-20 мА ВЫХОД

Ультразвуковой расходомер US-800

c дополнительной функцией «Реверсивный частотный/импульсный выход» и/или "Реверсивный токовый 4-20 мА выход"


Данное исполнение обеспечивает выполнение всех функций ультразвукового расходомера US800 с дополнительной функцией «Реверсивный частотный выход».


В одноканальных и двухлучевых приборах US800 (исполнение 10, 11, 12, 30, 31, 32) возможно исполнение со следующей опцией: при изменении направления потока (реверсе) сигнал частотного (импульсного) выхода поступает на другие контакты разъема XS3 (контакты в зависимости от исполнения приведены на рисунке). Данная опция может использоваться там, где с прибора необходимо получить информацию не только о величине, но и о направлении потока.

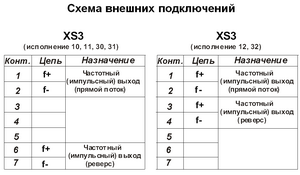

Рис.Схема внешних подключений.

Аналогично можно использовать и токовый выход 4-20 мА (контакт 1-2 токовый выход прямой поток, 6-7 реверс).
Можно одновременно использовать и частотные и токовые выходы (разводка контактов XS3 аналогична исполнению 22).
Если необходим также цифровой интерфейс, возможна установка дополнительного разъема XS4, получатся на XS3 частотные выходы, на XS4 токовые.



Описание функции реверсивный частотный выход (0.2 Мб)





Дополнительную информацию Вы можете запросить по нашим контактным телефонам или e-mail
