Тепловычислители ВКТ-5, ВКТ-7

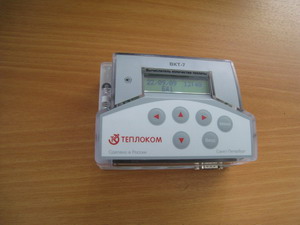

Тепловычислитель ВКТ-7

кювета поверочная КП-800 (УТ-012)

Вычислители количества теплоты ВКТ-7 предназначены для измерений и регистрации параметров потока теплоносителя (горячей и холодной воды) и количества теплоты (тепловой энергии), а также количества других измеряемых сред.

Вычислители предназначены для работы с измерительными преобразователями параметров потока теплоносителя в одной или двух открытых и/или закрытых системах теплоснабжения:

    • расхода - расходомерами или счетчиками с импульсным выходом (пассивным частотой до 16 Гц и активным частотой до 1000 Гц) с весом импульса от 0,0001 до 10000 дм3 (л);
    • температуры - однотипными термопреобразователями сопротивления с номинальной статической характеристикой 100М(Cu'100), 100П(Pt'100), Pt100, 500П(Pt'500) или Pt500 по ГОСТ 6651;
    • разности температур – комплектами термопреобразователей сопротивления с номинальной статической характеристикой 100М(Cu'100), 100П(Pt'100), Pt100, 500П(Pt'500) или Pt500 по ГОСТ 6651;
    • давления - преобразователями избыточного давления с верхним пределом измерений до 1,6 МПа и выходным сигналом постоянного тока в диапазоне (4 – 20) мА.

Вычислители могут иметь два пассивных импульсных выхода, предназначенных для управления внешними устройствами (модемом, исполнительнымустройством регулятора и т.п.) или для дистанционной передачи на внешние устройства результатов измерений (архивной информации).

Вычислители обеспечивают представление текущих, часовых, суточных, месячных и нарастающим итогом показаний на встроенное табло и посредством интерфейса RS232C и RS485 на внешнее устройство следующих величин:

    • тепловая энергия;
    • масса, объем и объемный расход;
    • температура и разность температур;
    • давление;
    • время работы (счета и отсутствия счета тепловой энергии);
    • текущее время и дата.

Габаритные размеры, не более: длина – 140 мм, ширина – 100 мм и высота – 64 мм.

Средний срок службы составляет не менее 12 лет.



Исполнения вычислителей:
ВКТ-7-01 Может подключаться до 4 датчиков объема, 2 температуры.
Батарея на 5 лет
ВКТ-7-02 Может подключаться до 4 датчиков объема, 2 температуры.
Батарея на 12 лет
ВКТ-7-03 Может подключаться до 6 датчиков объема, 5 температуры.
Батарея на 12 лет
ВКТ-7-04 Может подключаться до 6 датчиков объема, 5 температуры, 4 давления
Батарея на 12 лет
ВКТ-7-04P Может подключаться до 6 датчиков объема, 5 температуры, 5 давления
Батарея на 12 лет

руководство по эксплуатации вычислитель ВКТ-7 (1.4 Мб)

Ультразвуковой расходомер-счетчик воды US-800 серифицирован с тепловычислителем ВКТ-7 и может использоваться в качестве преобразователя объемного расхода в коммерческих узлах теплового учета в составе ультразвукового теплосчетчика ТСК-7.

руководство по эксплуатации теплосчетчик ТСК-7 (0.7 Мб)





Тепловычислитель ВКТ-5

Вычислители количества теплоты ВКТ-5 предназначены для работы в составе теплосчетчиков, предназначенных для контроля и учета потребления теплоносителя, тепловой энергии и холодной воды при их отпуске и потреблении в водяных и паровых системах тепло- и водоснабжения.

Вычислитель предназначен для работы с первичными измерительными преобразователями:

    • Объемного расхода с выходным импульсным сигналом в диапазоне частот до 1000 Гц;
    • Объемного расхода с выходным сигналом постоянного тока в диапазонах (0-5), (0-20) и/или (4-20) мА;
    • Давления и перепада давления с выходным сигналом постоянного тока в диапазонах (0-5), (0-20) и/или (4-20) мА;
    • Температуры – медными и платиновыми термопреобразователями сопротивления с номинальным сопротивлением 50, 100 и 500 Ом.

Вычислитель обеспечивает следующие функциональные возможности:
    • Преобразование, вычисление, хранение и индикацию текущих, среднечасовых, среднесуточных и итоговых значений тепловой энергии, массы и/или объема измеряемой среды, температуры, давления, перепада давления, расхода, а также ведение календаря;
    • Диагностику работы теплосчетчика и/или измерительных преобразователей с регистрацией времени действия диагностируемых ситуаций;
    • Сбор, хранение и передачу измерительной информации на внешние устройства посредством интерфейсов RS232, RS485.

Количество входов – 8 для каждого вида входных сигналов, что обеспечивает возможность регистрации параметров измеряемой среды максимально по 8 трубопроводам.

Вычислитель имеет степень защиты от воздействия воды и пыли IP55 по ГОСТ 14254-96.

Масса вычислителя не более 1,5 кг.

Габаритные размеры: длина 225 мм, ширина 80 мм, высота 180 мм.

Средний срок службы не менее 15 лет.

Производство ЗАО НПФ Теплоком, г.Санкт-Петербург.

руководство по эксплуатации вычислитель ВКТ-5 (1.3 Мб)

Ультразвуковой расходомер-счетчик воды US-800 серифицирован с тепловычислителем ВКТ-5 и может использоваться в качестве преобразователя объемного расхода в коммерческих узлах теплового учета в составе ультразвукового теплосчетчика ТСК-5.

руководство по эксплуатации теплосчетчик ТСК-5 (0.3 Мб)









Дополнительную информацию Вы можете запросить по нашим контактным телефонам или e-mail
