Тепловычислители ВТД-В, ВТД-У

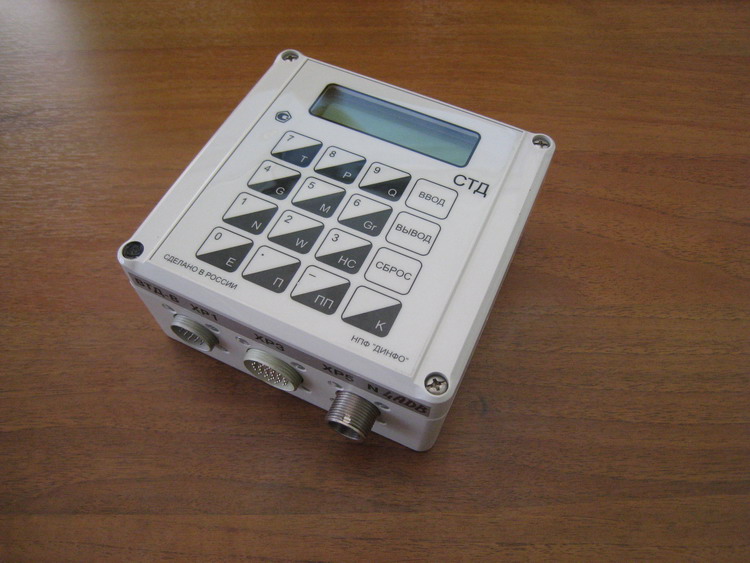

Тепловычислитель ВТД-В (СТД-В)

ВТД-В вычислитель, счетчик СТД



Вычислитель ВТД-В предназначен для учета на источниках и у потребителей тепловой энергии с водой.

ВТД-В40 позволяет обслуживать 1 узел учета на источнике тепловой энергии или 2 узла учета у потребителя (каждый узел - отопление или ГВС). Максимальное количество трубопроводов учета равно 4. На каждом из них допускается установка объемного расходомера с частотным или импульсным выходным сигналом, преобразователя давления и термопреобразователя сопротивления.

ВТД-В44 позволяет обслуживать 2 узла учета у потребителя (каждый узел - отопление или ГВС), а также обеспечивает учет холодной воды. Максимальное количество трубопроводов учета равно 5.

Вычислитель производит накопление тотальных значений массы и тепловой энергии, а также обеспечивает архивирование ряда параметров.

Вычислитель ВТД-В позволяет распечатывать отчеты на принтере, а также обеспечивает передачу данных в компьютер (или какое-либо другое устройство сбора данных) при помощи интерфейсов RS-232, RS-485, факс-модемов и GSM-модемов. Возможна также передача данных по сети Ethernet (при помощи преобразователя RS-232/Ethernet) и по GPRS-каналу (при использовании адаптеров АПС).

Производство ООО НПФ Динфо, г.Москва.

Ультразвуковой расходомер-счетчик воды US-800 серифицирован с тепловычислителем ВТД-В (счетчиком СТД) и может использоваться в качестве преобразователя объемного расхода в коммерческих узлах теплового учета в составе ультразвукового теплосчетчика СТД.

руководство по эксплуатации вычислитель ВТД-В (счетчик СТД-В) (0.6 Мб)





Тепловычислитель ВТД-У (СТД-У)

Вычислитель ВТД-У предназначен для обслуживания различных комбинаций узлов учета воды, пара, природного газа, попутного нефтяного газа (ПНГ), технических газов (кислород, воздух, азот, аргон, аммиак и др.) и электроэнергии в количестве до 16 узлов учета.

В максимально возможной конфигурации ВТД-У имеет 32 канал измерения аналоговых сигналов (16 каналов измерения токовых сигналов и 16 каналов измерения сигналов тока или сопротивления), а также 16 каналов измерения частотно/импульсных сигналов.

В одном вычислителе возможно измерение либо 16 частотных и 8 импульсных сигналов, либо 8 частотных и 16 импульсных сигналов.

Максимальное количество каналов учета ВТД-У равно 20.

На каждом канале учета допускается установка объемного расходомера (либо от 1 до 3 преобразователей перепада давления), преобразователя давления, термопреобразователя или электросчетчика. При этом общее число преобразователей, подключаемых к вычислителю, не может превышать максимально допустимое число каналов измерения сигналов соответствующего типа.

Максимальное количество узлов учета ВТД-У равно 16.

Вычислитель производит накопление тотальных значений массы (объема газа, приведенного к стандартным условиях), объема в рабочих условиях (разрешен ввод начального значения перед пуском), тепловой энергии, электрической энергии, а также обеспечивает архивирование ряда параметров.

    • Помесячные архивы содержат значения за последние 48 месяцев.
    • Посуточные архивы содержат значения за последние 63 суток.
    • Почасовые архивы содержат значения за последние 45 суток.

Вычислитель ВТД-У может иметь до двух интерфейсов RS-232 (один из них может быть также выполнен как встроенный RS-485), что обеспечивает одновременный обмен данными по двум независимым каналам связи.

Вычислитель ВТД-У позволяет распечатывать отчеты на принтере, а также обеспечивает передачу данных в компьютер (или какое-либо другое устройство сбора данных) при помощи интерфейсов RS-232, RS-485, факс-модемов и GSM-модемов. Возможна также передача данных по сети Ethernet (при помощи преобразователя RS-232/Ethernet) и по GPRS-каналу (при использовании адаптеров АПС).

Производство ООО НПФ Динфо, г.Москва.

Ультразвуковой расходомер-счетчик воды US-800 серифицирован с тепловычислителем ВТД-У (счетчиком СТД) и может использоваться в качестве преобразователя объемного расхода в коммерческих узлах теплового учета в составе ультразвукового теплосчетчика СТД.

руководство по эксплуатации вычислитель ВТД-У (счетчик СТД-У) (0.8 Мб)
