ФУНКЦИЯ ДОЗИРОВАНИЕ ЗАДАННОГО ОБЪЕМА

Ультразвуковой расходомер US-800

с дополнительной функцией «Дозирование заданного объема»


Данное исполнение обеспечивает выполнение всех функций ультразвукового расходомера US800 с дополнительной функцией «Дозирование».

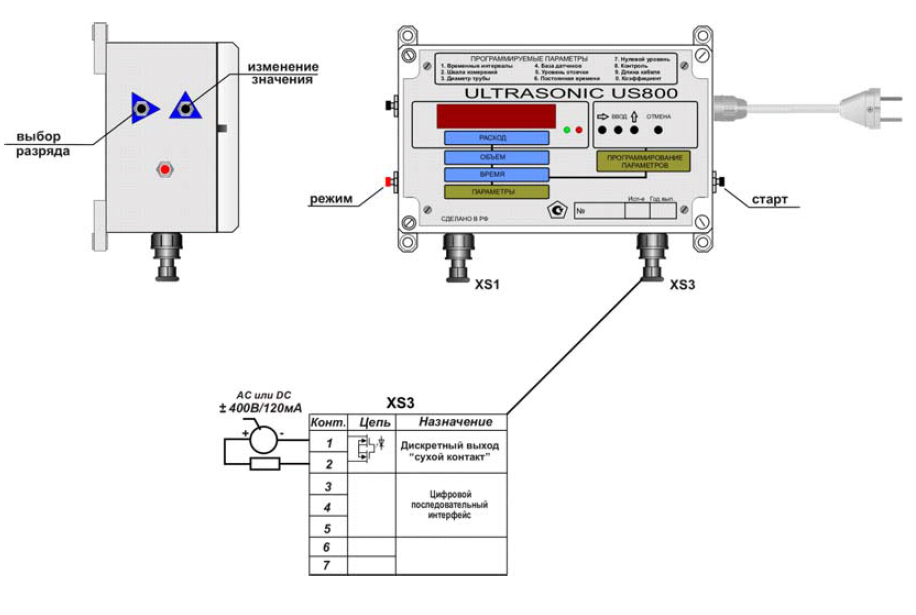

Рис. Внешний вид и схема внешних подключений для исполнения ЭБ US800 с функцией «Дозирование»


Функция «Дозирование» расходомера заключается в возможности:

  • задания значения объема дозирования;
  • отработки пуска при нажатии кнопки СТАРТ;
  • выдачи сигнала на исполнительное устройство при прохождении заданного объема.


Дополнительно к основным счетчикам объема (об_1) и времени наработки (ВРЕ_НАРАБ_1) в US800 данного исполнения присутствует:

  • Задание объема дозирования (ob_ЗАДАН);
  • Осталось дозировать (ob_ОС);
  • Прошедший через УПР объем во время дозирования (ob_ПР).

Для осуществления процесса дозирования необходимо:

  • 1. Перейти на поле «ob_ЗАДАН», нажав необходимое количество раз кнопку «РЕЖИМ».
  • 2. В поле ввода (мигающий символ) методом перебора выбрать необходимую цифру значения объема (кнопка на левой стороне ЭБ).
    Смену позиции (выбор разряда) изменяемого значения производить нажатием кнопки .
  • 3. После ввода необходимого значения нажать кнопку СТАРТ (на правой стороне ЭБ), осуществив пуск режима дозирования (срабатывания оптореле).
    Пуск дозирования возможен только из режима «ob_ЗАДАН»;
  • 4. Для слежения за процессом дозирования перейти на необходимый параметр, нажав нужное количество раз на кнопку «РЕЖИМ»;
  • 5. При достижении заданного объема произойдет размыкание контактов оптореле - дозирование закончено.

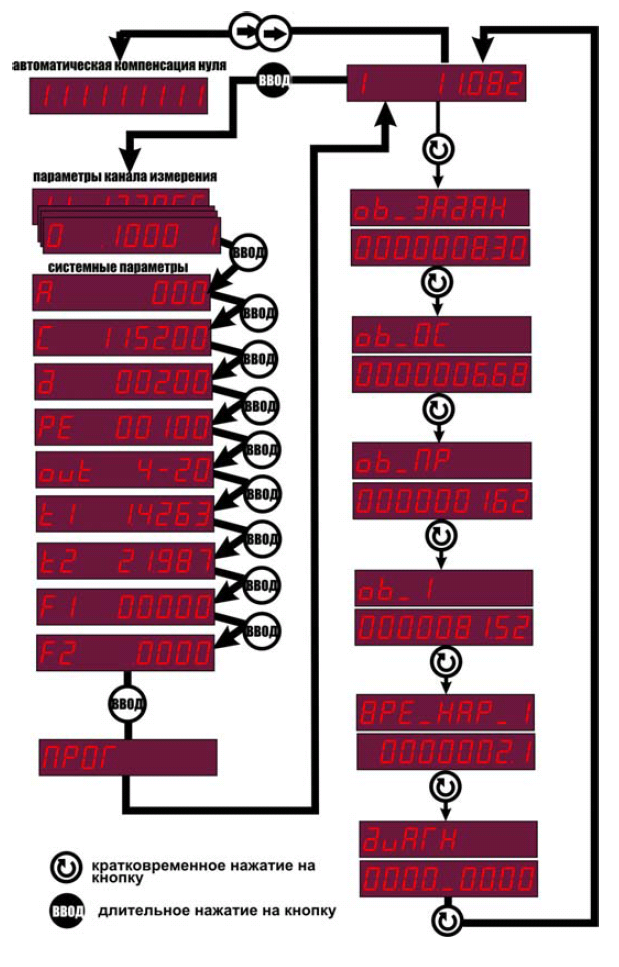

Рис.Структурная схема отображения информации на индикаторе для исполнения ЭБ US800 с функцией «Дозирование».



Описание функции дозирования (0.2 Мб)
