Специальное исполнение двухканального ультразвукового расходомера US800 с дополнительной функцией резервирования (дублирования) каналов измерения US800-REZ

Ультразвуковой расходомер US-800

Специальное исполнение двухканального ультразвукового расходомера US800 с дополнительной функцией резервирования (дублирования) каналов измерения US800-REZ

Исполнение US800-REZ обеспечивает выполнение всех функций ультразвукового расходомера US800, с дополнительной функцией резервирования (дублирования) каналов измерения для обеспечения максимальной надежности и отказоустойчивости (обеспечивает 100% резервирование при отказе одного из 2-х каналов измерения расхода).
Каналы измерения в режиме резервирования устанавливаются на один трубопровод в соответствии с US800.421364.001РЭ Часть1.

Ультразвуковой расходомер US800-REZ обладает следующими отличительными особенностями:

измерения среднего объемного расхода и объема жидкости, протекающей в трубопроводе, производится по следующему алгоритму:

если исправны оба канала - учитывается среднее значение между первым и вторым каналом;
при отказе одного из канала - учитывается значение исправного канала;
при отказе обоих каналов - прибор находится в режиме "ОТКАЗ".

индикация основных параметров производится в соответствии с приведенной диаграммой;

индикация среднего объемного расхода (в соответствие с алгоритмом работы) производится в основном режиме (инициализируется при включении питания, формат разрядности отображения задается в режиме "Программирование" во параметре "2.Шкала" канала №1);

Назначение счетчиков:

ob_1 - объем жидкости в соответствие с алгоритмом работы;
ob_2 - счет не ведется (равен 0);
ВРЕ_НАР_1 - время наработки в режиме "НОРМА" (исправны оба канала или один);
ВРЕ_НАР_2 - время наработки в режиме "НОРМА" (исправны оба канала);

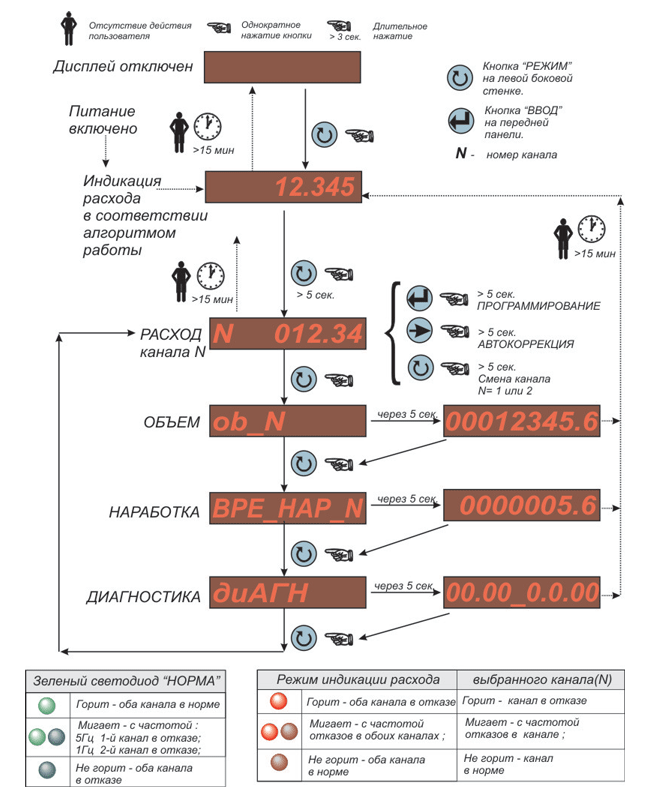

Рис. Диаграмма работы

Дополнительную информацию Вы можете запросить по нашим контактным телефонам или e-mail
