Ультразвуковой расходомер счетчик вязких жидкостей US800 разработан с учетом особенностей эксплуатации приборов учета в РФ, имеет встроенную автоматическую защиту от перенапряжения и помех в питающей сети, полную гальваническую развязку каналов измерения от трубопровода, первичный преобразователь из нержавеющей стали, не создающий потерь давления и не требующий какого-либо обслуживания.

Преимущества и достоинства

Ультразвуковой расходомер счетчик US-800 может применяться для ТЕХНОЛОГИЧЕСКОГО контроля и измерения объемного расхода (объема) подогретого мазута, нефтепродуктов, дизельного топлива, масел, и др. вязких жидкостей протекающих под напором в трубопроводе диаметрами от 15 до 300 мм.
Для обеспечения необходимой вязкости мазут (и при необходимости, др. вязкие жидкости) необходимо разогревать до определенной температуры.
В общем случае кинематическая вязкость измеряемой жидкости, в частности, мазута, должна быть не более 50-60 сСт (мм2/с).

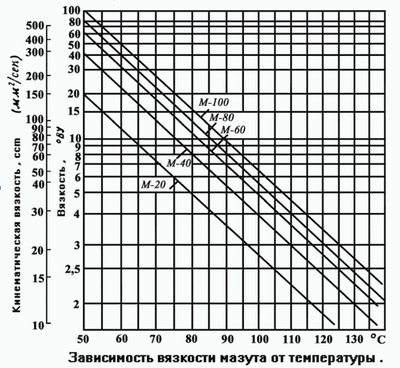

Ниже приведена зависимость вязкости мазута различных марок от температуры.

Так, для корректных измерений объемного расхода мазута марки М100, его требуется разогреть до температуры примерно 95-100 гр.С, а мазут марки М20 примерно до 70 оС.

Возможность применения расходомеров US800 для технологического учета объемного расхода мазута (и др. вязких жидкостей) под Ваши технические условия ОБЯЗАТЕЛЬНО СОГЛАСУЕТСЯ!

Единственный ультразвуковой расходомер из выпускаемых в России имеет гальваническую развязку первичного преобразователя (трубы) от электронного блока и гальванически развязанные выходные сигналы, что обеспечивает высокую помехозащищенность, отказоустойчивость и надежность в любых, даже самых тяжелых условиях эксплуатации. Каналы измерения расхода также развязаны гальванически, что исключает их взаимовлияние.

В зависимости от исполнений ультразвуковой расходомер имеет следующие опции:

  • частотный 0-1000Гц / импульсный выход (литров на импульс)
  • аналоговый (токовый) выход 4-20 мА гальванически развязанный.
  • интерфейс RS485 + Архив (часы реального времени и архив).
  • Глубина архививных значений объемов - часовых - до 2976 среднечасовых значений, суточных - до 120 среднесуточных, и месячных - до 190 среднемесячных значений. С 2010 года есть возможность считывать архивы по голосовому каналу GSM CSD (через GSM модем).
  • бесперебойное питание.
  • питание 18-24-36 В постоянного тока.

Электронный блок расходомера US-800 выпускается в одно и двухканальном исполнении. Также возможно двухлучевое исполнение (один канал измерения с высокой точностью и надежностью, длина прямолинейных участков 3-5 Ду до и 1 Ду после УПР).

Диаметры первичных преобразователей из нержавеющей стали от 15 до 300 мм, из черной стали (СТ20) от 125 до 200 мм.

Встроенная в расходомер US800 система самодиагоностики постоянно следит за работоспособностью прибора и достоверностью получаемых результатов, отфильтровывает помехи

Встроенная функция ультразвуковой самоочистки пьезоэлектрических преобразователей.

Ультразвуковой расходомер - счетчик оснащен большим информативным светодиодным индикатором, на который выводятся расход (м3/ч) с указанием направления, и по запросу пользователя - объем (м3) (различные режимы счетчика - по модулю, с реверсированием , выбора прямого или обратного направления) и время безотказной работы прибора (ч).

Клавиатура ультразвукового расходомера позволяет гибко программировать прибор под любые технические требования. Закрывается герметичной прозрачной пломбирующейся крышкой.

Привлекательный внешний вид. Современный корпус с защитой от внешних воздействий IP65. Надежные разъемы.

Поверка ультразвукового расходомера US800 на месте эксплуатации осуществляется без демонтажа первичных преобразователей по беспроливной методике, утвержденной Госстандартом РФ (поверяется только электронный блок!).

Межповерочный интервал ультразвукового расходомера US800 - 4 года.

Гарантия - 2 года.





Дополнительную информацию Вы можете запросить по нашим контактным телефонам или e-mail
