Теплосчетчик Энконт

Исполнения теплосчетчика ЭНКОНТ

ИСПОЛНЕНИЯ УЛЬТРАЗВУКОВОГО ТЕПЛОСЧЕТЧИКА ЭНКОНТ

ДВУХКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ

ДВУХКАНАЛЬНЫЙ ДВУХЛУЧЕВОЙ

ЧЕТЫРЕХКАНАЛЬНЫЙ ОДНОЛУЧЕВОЙ

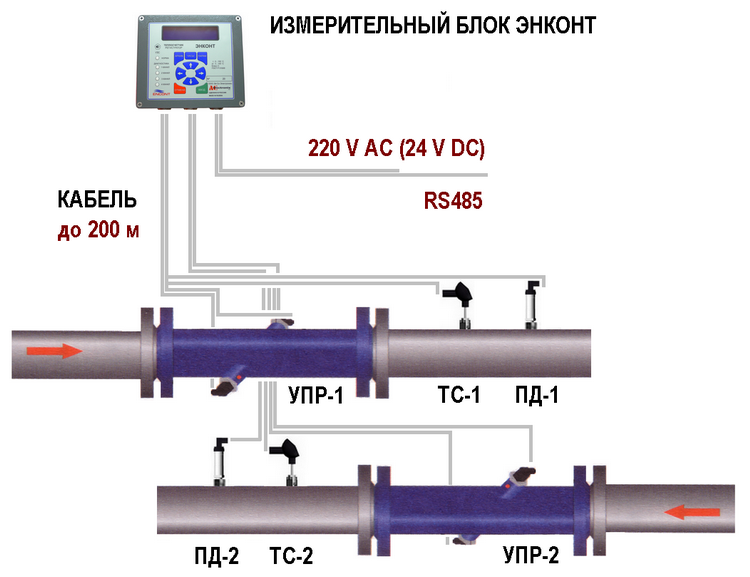

ИБ обслуживает 1 контур системы теплоэнергоснабжения, состоящей из двух трубопроводов, к нему подключаются до двух однолучевых УПР (на каждом УПР врезаны 2 датчика - 1 луч), до двух термосопротивлений, до двух преобразователей давления

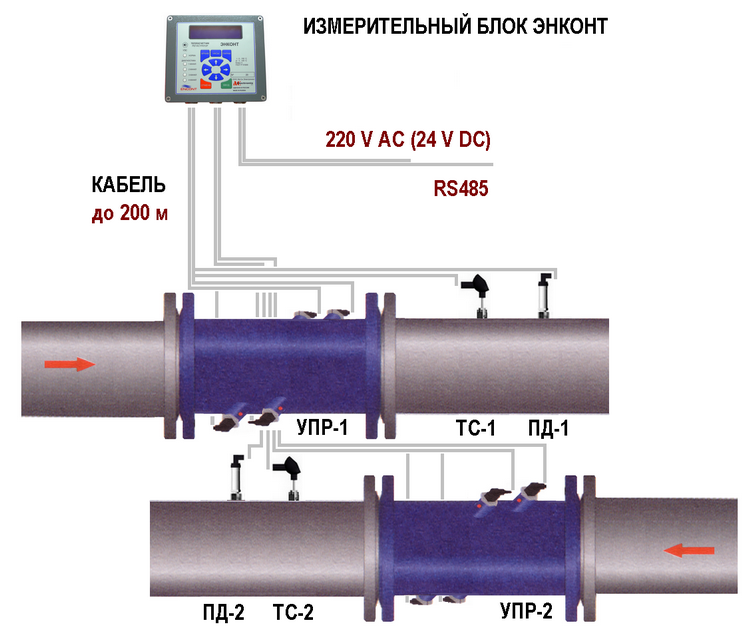

ИБ обслуживает 1 контур системы теплоэнергоснабжения, состоящей из двух трубопроводов, к нему подключаются до двух двухлучевых УПР (на каждом УПР врезаны 4 датчика - 2 луча), до двух термосопротивлений, до двух преобразователей давления. Отличается повышенной точностью, требует минимум прямых участков при монтаже.

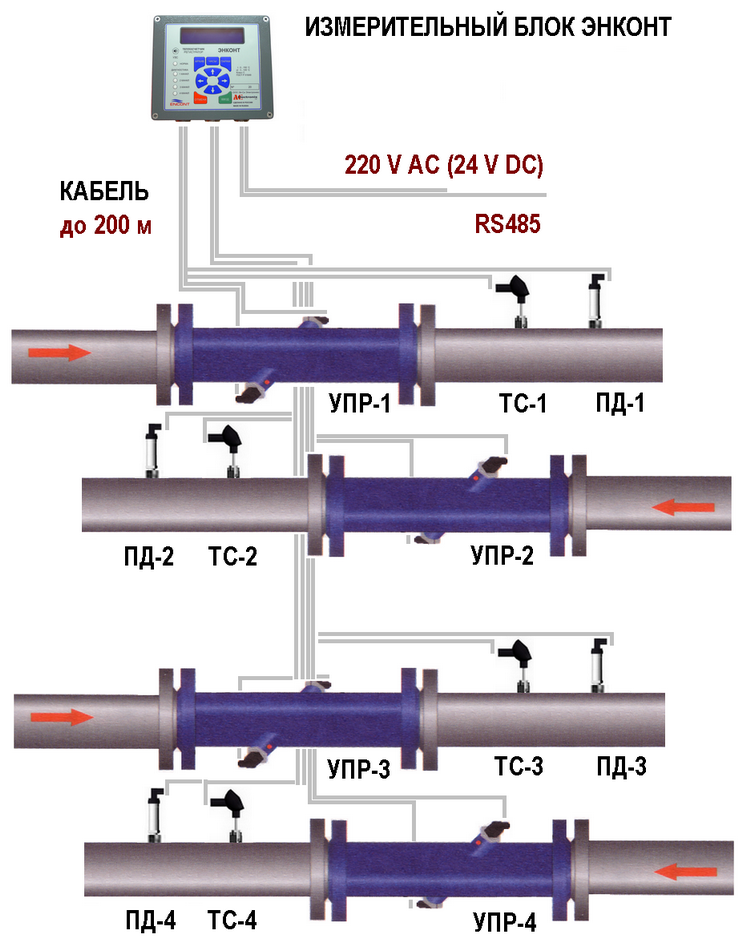

ИБ обслуживает до 2-х контуров системы теплоэнергоснабжения, состоящей их 4 трубопроводов (например отопление и ГВС), к нему подключаются до четырех однолучевых УПР (на каждом УПР врезаны 2 датчика - 1 луч), до четырех термосопротивлений, до четырех преобразователей давления.

Ду 15-2000 мм Ду 50-2000 мм Ду 15-2000 мм



Исполнения измерительных блоков теплорегистратора ЭНКОНТ

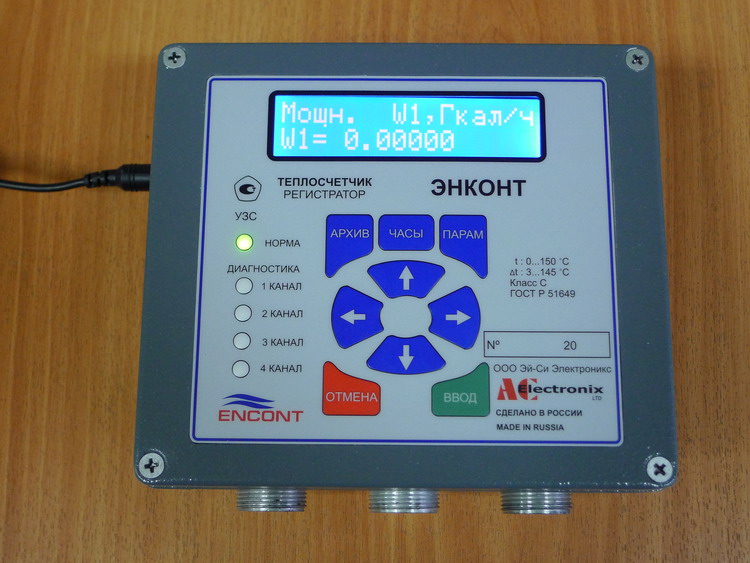

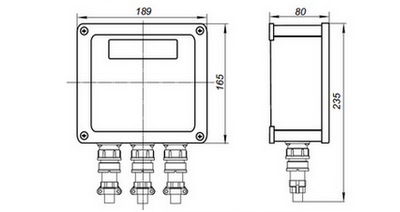

ИЗМЕРИТЕЛЬНЫЙ БЛОК (ИБ)- является основным функциональным элементом теплосчетчика и содержит электрические и электронные элементы для управления ультразвуковыми преобразователями расхода (УПР), приема сигналов с термопреобразователей сопротивления (ТС) и преобразователей давления (ПД).
ИБ снабжен двухстрочным индикатором, содержит интерфейсы для связи с ПК и др.устройствами АСУТП.
Элементы ИБ размещены в брызгозащищенном алюминиевом корпусе для настенного монтажа (или внутри шкафа).
Подключение остальных элементов осуществляется через три разъема.

Измерительные блоки бывают следующих видов:

    • ДВУХКАНАЛЬНЫЕ ОДНОЛУЧЕВЫЕ (обслуживает до двух однолучевых УПР).
      Исполнение 2Q2T, 2Q2T2P в зависимости от типа и количества подключаемых датчиков
    • ДВУХКАНАЛЬНЫЕ ДВУХЛУЧЕВЫЕ (обслуживает до двух двухлучевых УПР)
      Исполнение 2Q2T двухлуч., 2Q2T2P двухлуч. в зависимости от типа и количества подключаемых датчиков

    • ЧЕТЫРЕХКАНАЛЬНЫЕ (обслуживает до четырех однолучевых УПР)
      Исполнение 4Q4T, 4Q4T4P в зависимости от типа и количества подключаемых датчиков
Стандартно: пылевлагозащита IP64, Т окр.среды в месте установки от +3 до +60 оС, питание 220В 50 Гц (или 24 В пост.тока), гальваническая развязка измерительного бока от преобразователей расхода, сетевой фильтр, защита от перегрева, интеллектуальная система самодиагностики по каждому каналу, и др. индикация (все измеряемые и вычисляемые величины, архив 840 час / 90 сут / 12 мес. ), двухстрочный ЖК дисплей с подсветкой, цифровой интерфейс RS485 (объединение в сеть, подсоединение к ПК (через конвертер), GSM-модему (через конвертер) снятие архивов), объединение теплосчетчиков в единую систему с верхним уровнем, в сети теплосчетчиков можно осуществлять съем параметров по каждому трубопроводу в цифровом виде для диспетчеризации на уровне SCADA-систем.

ДВУХКАНАЛЬНЫЕ ИБ ЭНКОНТ:

ЭНКОНТ 2Q2T2P подключение до 2 однолучевых УПР, до 2 ТС, при необходимости до 2 ПД

ДВУХКАНАЛЬНЫЕ ДВУХЛУЧЕВЫЕ ИБ ЭНКОНТ:

ЭНКОНТ 2Q2T2P двухлуч подключение до 2 двухлучевых УПР, до 2 ТС, при необходимости до 2 ПД

ЧЕТЫРЕХКАНАЛЬНЫЕ ИБ ЭНКОНТ:

ЭНКОНТ 4Q4T4P подключение до 4 однолучевых УПР, до 4 ТС, при необходимости до 4 ПД

ДОПОЛНИТЕЛЬНО к ИБ ЭНКОНТ по заказу:

Источник бесперебойного питания ИБП

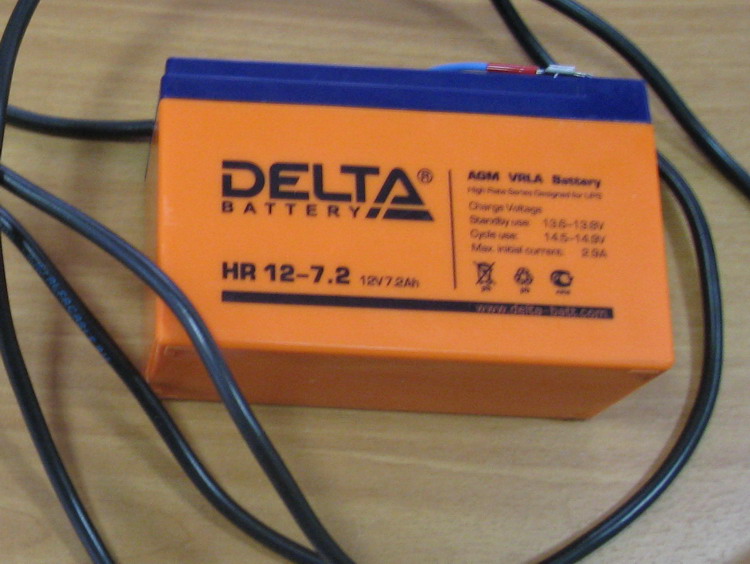

Источник бесперебойного питания, до 1 мес при отсутствии сети, автоподзаряд
во всех исполнениях



Исполнения УПР

Однолучевой УПР

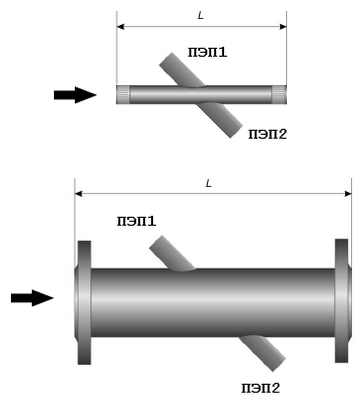

схема УПР однолучевых Ду15-1000



В однолучевом УПР устанавливается пара ПЭП, которые размещаются на оси проходящей через диаметр поперечного сечения УПР. УПР, изготовленный в заводских условиях представляет собой отрезок трубы из нержавеющей (или кислотостойкой) или черной стали, к торцам которого приварены два черных сталь20 стандартно (или нерж. по заказу) фланца по ГОСТ 12820-80 или же отторцованы под сварку.
В средней зоне трубы приварены держатели.
Держатели служат для установки ПЭП.
ПЭП устанавливаются с паронитовыми прокладками и фиксируются в держателях гайками.

      Ду15 и Ду25 стандартно имеют резьбовое соединение.
      Ду32-200 стандартно имеют фланцевое соединение. Ду15-25 фланцевые по заказу.
      Ду150-1400 могут иметь как фланцевое так и бесфланцевое соединение под сварку.
      Ду250-2000 также предлагаются комплекты монтажных частей и датчиков для изготовления УПР или врезки непосредственно на трубопровод по месту эксплуатации.

Двухлучевой УПР

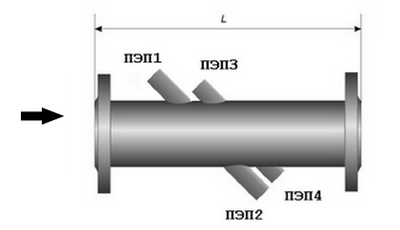

схема УПР двухлучевых Ду100-1000

В двухлучевом УПР устанавливается две пары ПЭП, которые размещаются на осях параллельных друг другу и проходящих через равные хорды поперечного сечения.
Данное решение позволило повысить точность измерения и сократить длины прямых участков в месте монтажа, что особенно важно на трубах больших диаметров!
УПР, изготовленный в заводских условиях представляет собой отрезок трубы из черной стали с антикоррозионным покрытием, к торцам которой приварены два черных фланца по ГОСТ 12820-80, либо без фланцев под сварку.

      Ду50-150 стандартно имеют фланцевое соединение.
      Ду150-1400 могут иметь как фланцевое так и бесфланцевое соединение под сварку.
      Ду250-2000 также предлагаются комплекты монтажных частей и датчиков для изготовления УПР или врезки непосредственно на трубопровод по месту эксплуатации.

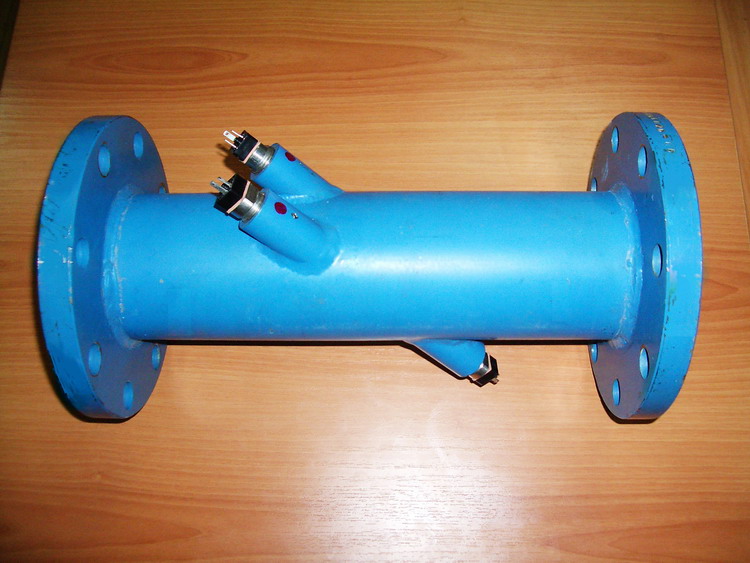

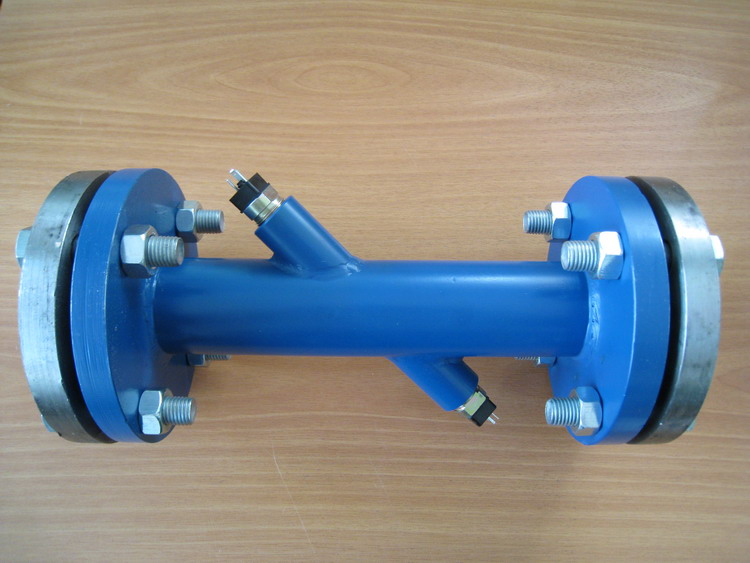

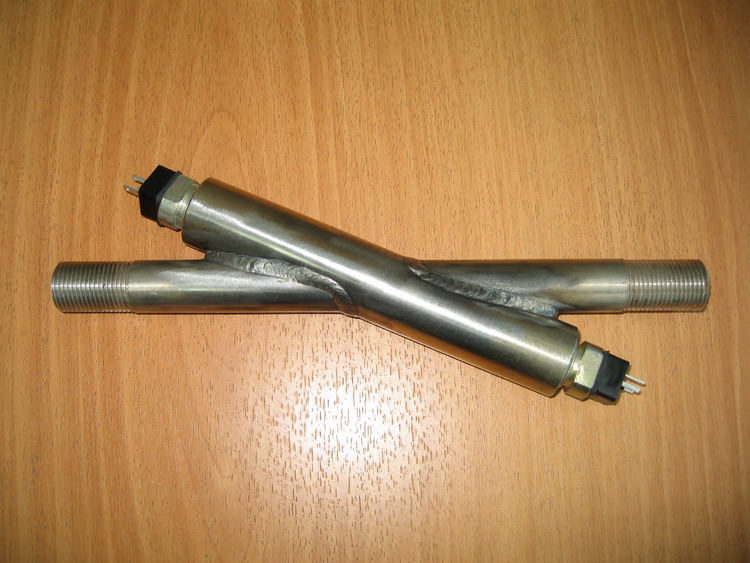

однолучевой УПР Ду15-25 однолучевой УПР Ду32-200 однолучевой УПР Ду250-1000 двухлучевой УПР Ду100-1000 комлект монтажных частей КМЧ и датчиков для монтажа на трубу по месту эксплуатации

ИСПОЛНЕНИЯ И ТИПОРАЗМЕРЫ УПР

ОДНОЛУЧЕВОЙ УПР ДВУХЛУЧЕВОЙ УПР Способ креплен, материал трубы
15, 25, 32, 40, 50   нерж. сталь 12Х18Н10Т, резьбовое соедин., P макс 1,6 МПа, с установленными датчиками ПЭП (титан, Т макс +120 оС), IP65, Т жидкости до +120 oС, Т окр. среды в месте установки от -40 +60 oС.
15, 25, 32, 40, 50, 65 50, 65, 80, 100 нерж. сталь 12Х18Н10Т, фланцевое соедин., фланцы сталь20, с отв. фланцами, крепежом, P макс 1,6 МПа, с установленными датчиками ПЭП (титан, Т макс +120 оС), IP65, Т жидкости до +120 oС, Т окр. среды в месте установки от -40 +60 oС.
80, 100, 150, 200, 250, 300 150, 200, 250, 300 нерж. сталь 12Х18Н10Т фланцевое соедин., фланцы сталь20, в комплекте с отв. фланцами, крепежом, P макс 1,6 МПа, с установленными датчиками ПЭП (титан, Т макс +150 оС), IP65, Т жидкости до +150 oС, Т окр. среды в месте установки от -40 +60 oС.

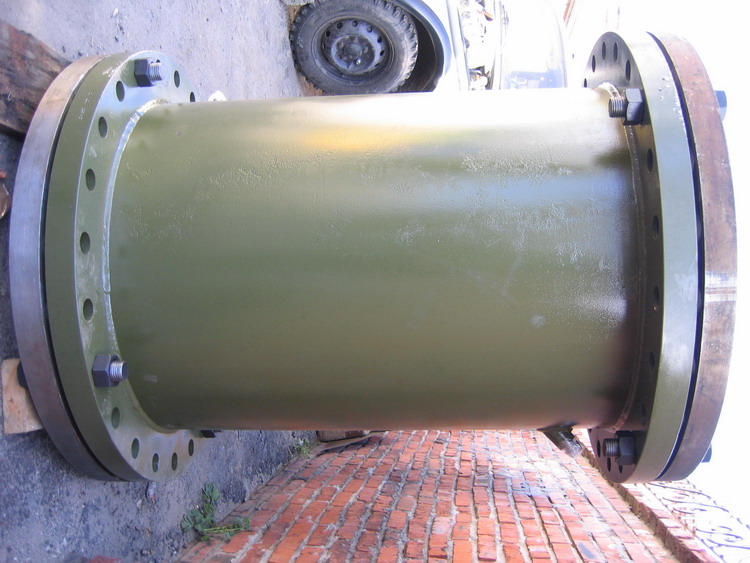

150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 сталь20 с антикоррозионным покрытием, фланцевое соединен. или бесфланцевое под сварку, в фланцевом фланцы сталь20, в комплекте с ответными фланцами, крепежом, P макс 1,6 МПа, с установленными датчиками ПЭП (титан, Т макс +150 оС), IP65, Т жидкости до +150 oС, Т окр. среды в месте установки от -40 +60 oС.

БЕСТРУБНЫЙ ВАРИАНТ (БЕЗ УПР)

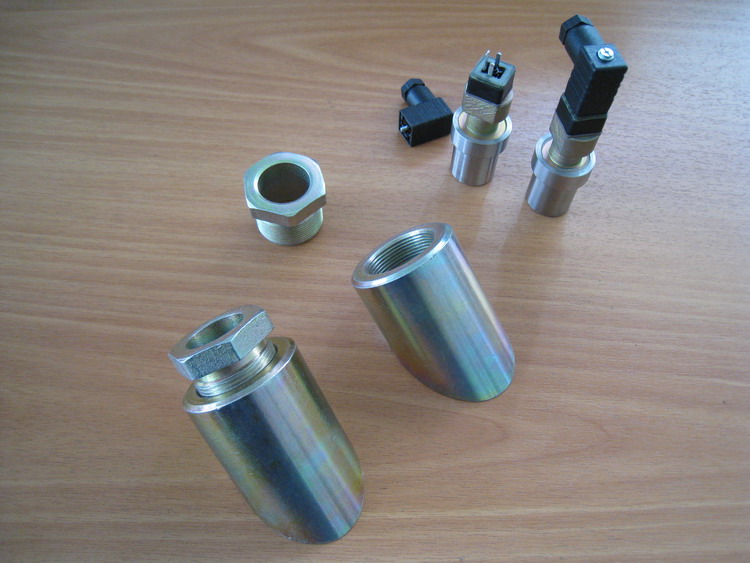

250-2000 250-2000 комплект бобышек и датчиков ПЭП для изготовления УПР или врезки на трубу по месту эксплуатации.
ВНИМАНИЕ! требует квалифицированного монтажа!

Бобышки-держатели и гайки: сталь20, P макс 2,5 МПа, с датчиками ПЭП (титан, Т макс +150 оС), IP65, Т жидкости до +150 oС, Т окр. среды в месте установки от -40 +60 oС.

ДОПОЛНИТЕЛЬНО к УПР по заказу

Температура +200 oС для всех Ду
Датчики ПЭП У с усиленным сигналом для сложных условий эксплуатации для всех Ду

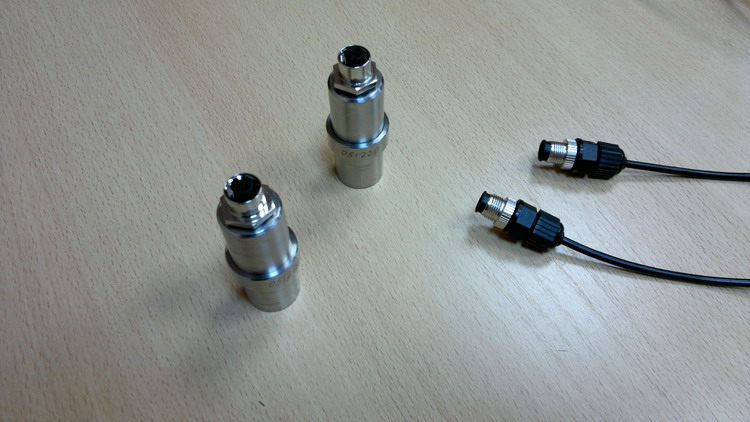

УПР с датчиками ПЭП с защитой ip68 для залитых колодцев и работы на глубине Защита датчиков IP68 для залитых колодцев (герметичный разъем) для всех Ду

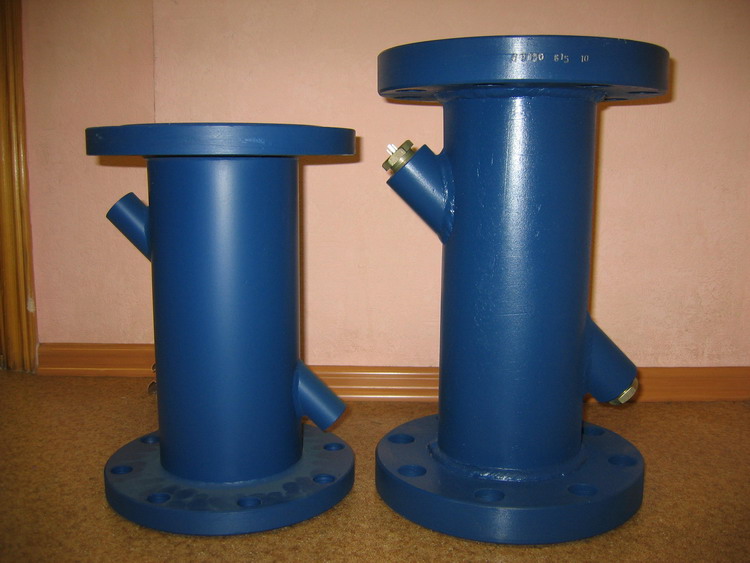

Сравнение УПР на 1.6 МПа (слева) и на 6.0 МПа (справа) Давление макс 2.5, 4.0, до 6.0 МПа только для Ду 15-2000 мм

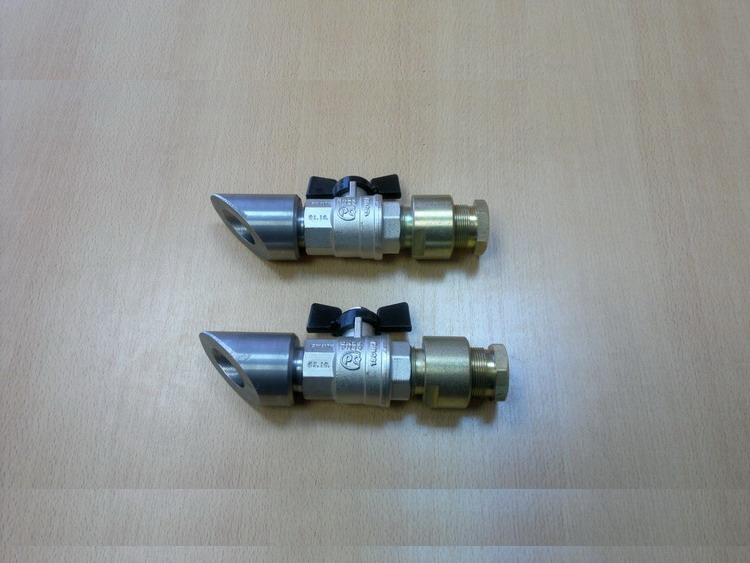

Бобышка с шаровым краном для безостановочной замены/очистки ПЭП Бобышки с шаровым краном для безостановочной очистки / замены ПЭП только для Ду 200-2000 мм

Исполнения термосопротивлений(ТС) и преобразователей давления(ПД)

ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ

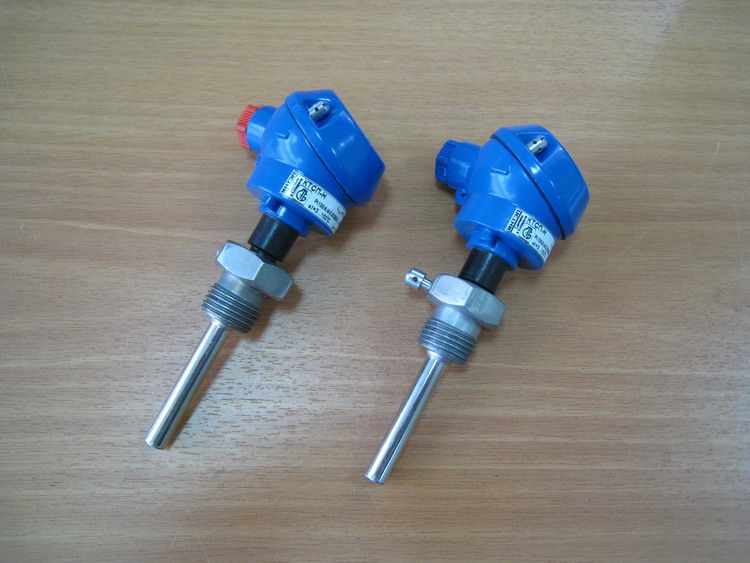

Кабель соединительный РК50-2-11 Подобранная пара термопреобразователей сопротивления класса допуска А по ГОСТ 6651-94, с защитными гильзами.
НСХ Pt100 или 100П, Т макс +150 оС (+200).
По умолчанию типа КТСП-Н (также могут быть: КТПТР-01, 05, 06, КТСПР-001, ТСП-Р, ТПТ-1, ТСП-001) или аналогичные.

ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ

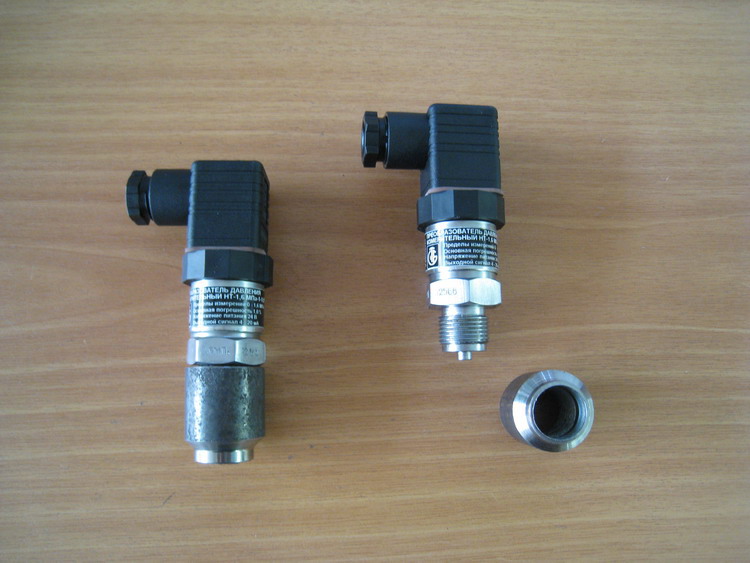

Кабель соединительный РК50-2-11 Преобразователи избыточного давления с выходным сигналом 4-20 мА.
P макс 1.6 МПа (2.5).
По умолчанию типа НТ (а также могут быть: КРТ-9, КРТ-5, МИДА-ДИ-12П, МИДА-ДИ-13П, МТ100, САПФИР22МП) или аналогичные.
Преобразователи давления запитываются от измерительного блока ЭНКОНТ

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

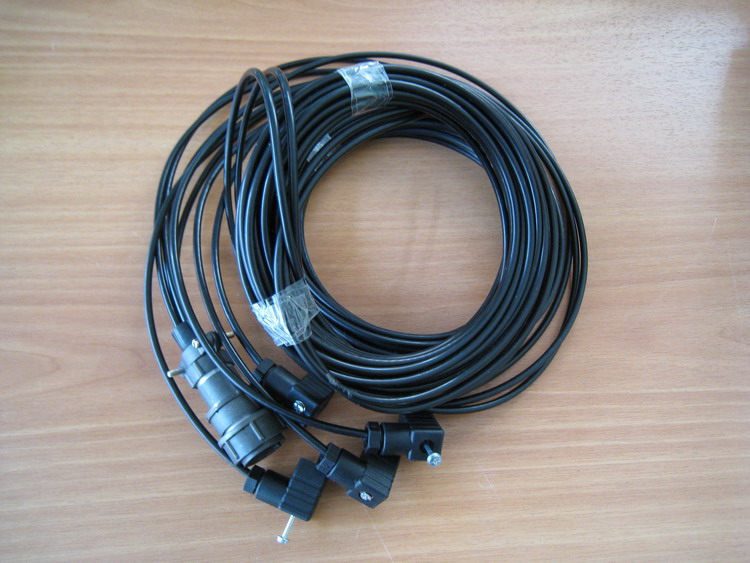

Кабель соединительный РК50-2-11 Кабель соединительный РК50-2-11, между ИБ и УПР (датчиками ПЭП).
Кабель соединительный типа КСПЭВГ, МКВЭВ или аналог, между ИБ и ТС и ПД.

По заказу стандартно от 5 до 200 м каждого вида

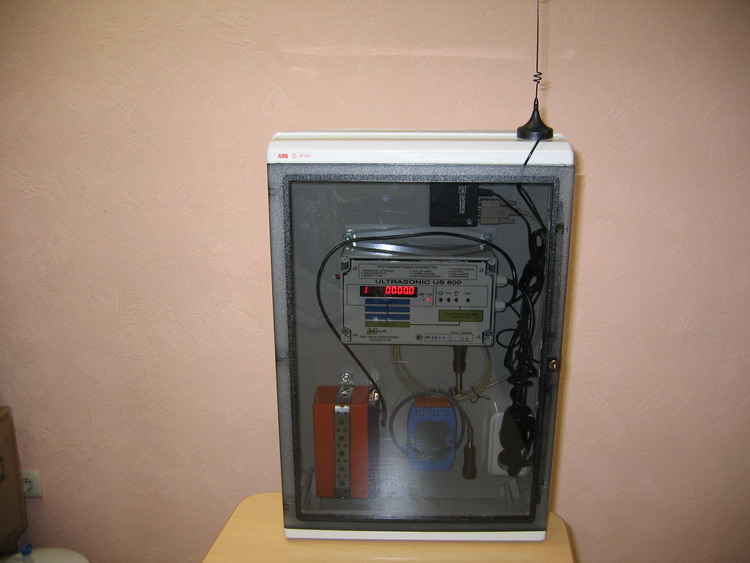

Бокс приборный (шкаф) Бокс приборный (шкаф), обогреваемый бокс приборный (шкаф)

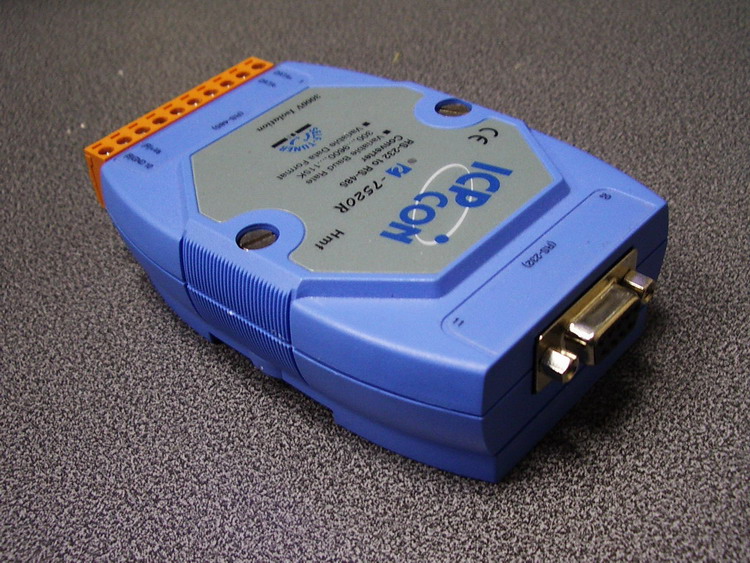

Конвертеры (преобразователи) интерфейсов RS485/RS232, RS485-232/USB Конвертеры (преобразователи) интерфейсов RS485/RS232, RS485-232/USB
GSM-модемы в комплекте GSM-модемы в комплекте (GSM-модем, антенна, блок питания)
Приспособления для монтажа беструбных вариантов (без УПР) Приспособления для монтажа беструбных вариантов (без УПР)
