Теплосчетчик Энконт

Возможности удаленной передачи данных

GSM-связь

C помощью подключения теплосчетчика ЭНКОНТ к GSM модему можно построить современную, простую в развертывании и эксплуатации систему распределенных узлов учета на каналах сотовой связи.

Практика показала, что использование сотовой связи способно существенно упростить, ускорить и часто даже удешевить создание законченных диспетчерских систем. Все, что нужно сделать - это подключить сотовый модем к прибору учета.
Такая операция осуществляется буквально в считанные минуты, и, поскольку модуль имеет небольшие размеры, найти для него место будет совсем несложно.

Считывание данных архива из теплосчетчика ЭНКОНТ возможно посредством сотовой связи с помощью GSM-модема.

Для обеспечения беспроводной связи с компьютером применяется два модема:

  • местный (ПК), подключаемый к компьютеру на диспетчерском пункте;
  • удаленный (приборный), устанавливаемый на узле учета. Подключается по RS485.


Схема организации модемной связи:

Единичное подключение приборов:

Групповое подключение приборов:


Для организации модемной связи по GSM-каналу необходимо два комплекта оборудования, состоящий из:

  • GSM-модема;
  • Блока питания модема;
  • Антенны, работающей в диапазонах 900/1800 МГц;
  • SIM-карты, с подключенной услугой "прием/передача данных";
  • Кабеля для соединения прибор-модем и компьютер-модем.

Для считывания данных используются программа "encont_gsm_arc" доступная для скачивания с нашего сайта.

Возможность функционирования обеспечивается посредством технологии передачи данных по голосовым каналам GSM CSD. (В МТС - услуга "Мобильный офис", в Beeline - "Передача данных и факсов" и т.д.*).
* Внимание! Данная услуга подключается отдельно, уточняйте способ подключения у своего оператора.
Скорость передачи до 9600 бит/сек.
Дальность передачи ограничивается зоной охвата сети GSM выбранного оператора.

Руководство по работе с программой Энконт_АРХИВ (0.3 Мб)

Программа "Encont_arc" (1.4 Мб)



GPRS-связь

Информация о GPRS-подключении



Сеть Ethernet

Руководство по подключению / работе с Ethernet-адаптером



По интерфейсу RS485

Теплосчетчик «ЭНКОНТ» может обеспечить выполнение коммуникационной функции в составе промышленной сети на основе интерфейса RS-485, позволяющей контролировать его параметры при помощи внешнего устройства (компьютера, микропроцессорной системы управления и т.п.).

Интерфейс RS-485 используется для передачи сигнала в обоих направлениях по двум проводам (витая пара). RS-485 является стандартным интерфейсом, специально спроектированным для двунаправленной передачи цифровых данных в условиях индустриального окружения. Он широко используется для построения промышленных сетей, связывающих устройства с интерфей-сом RS-485 на расстоянии до 1,2 км (репитеры позволяют увеличить это расстояние и дополнительно осуществить гальваническую развязку).

Линия передачи сигнала в стандарте RS-485 является дифференциальной, симметричной относительно "земли". Передача сигнала по сети является двунаправленной, инициируемой одним ведущим устройством, в качестве которого обычно используется офисный или промышленный компьютер (контроллер). Если управляющий компьютер по истечении некоторого времени не по-лучает от модуля ответ, обмен прерывается и инициатива вновь передается управляющему компьютеру. Любой модуль, который ничего не передает, постоянно находится в состоянии ожидания запроса. Ведущее устройство не имеет адреса, ведомые - имеют.

Применение интерфейса RS-485 позволяет расположить приборы ТСР «ЭНКОНТ» в непосредственной близости к контролируемому оборудованию и таким образом уменьшить общую длину проводов и величину паразитных наводок на входные цепи. Размер адресного пространства модулей позволяет объединить в сеть до 16 устройств.

Для построения сети рекомендуется использовать экранированную витую пару проводов. Модули подключаются к сети с помощью клемм DATA+ и DATA-.

Любые разрывы зависимости импеданса линии от пространственной координаты вызывают отражения и искажения сигналов. Чтобы избежать отражений на концах линии, к ним подключают согласующие резисторы.

Наилучшей топологией сети является длинная линия, к которой в разных местах подключены адресуемые устройства:

Протокол обмена по RS485 DCON (0.2 Мб)

Протокол обмена по RS485 MODBUS (0.1 Мб)



По интерфейсу RS485 подключение к ПК (или ноутбуку)



Одиночное подключение к ПК:

Групповое подключение к ПК:



Внимание! Для подключения к ПК или ноутбуку (в USB порт) через интерфейс RS485 можно использователь универсальный конвертер RS485 в USB-порт ПК.



АРХИВ

Скаченные файлы архивов могут быть открыты для просмотра стандартными программами WINDOWS типа БЛОКНОТ,WORD и т.п. (для просмотра и распечатки удобно пользоваться шрифтом Courier New) при необходимости возможно редактирование (вставка шапок отчетных документов, удаление ненужных временных фрагментов) и распечатка.

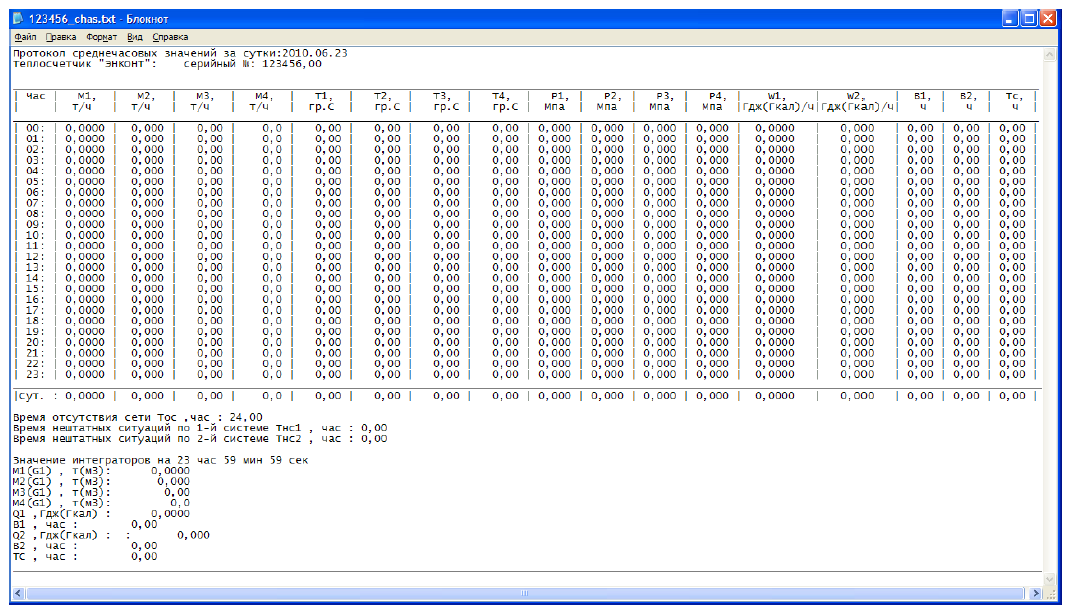

Примеры файлов архивов:





Дополнительную информацию Вы можете запросить по нашим контактным телефонам или e-mail
